本文接着介绍索引文件.dvd、.dvm之BinaryDocValues的读取，它同SortedValues一样，其中一个用途用于对查询结果的进行排序，在搜索阶段，当获取了满足查询条件的文档号之后，它会交给Collector实现收集功能，并且在收集过程中实现文档的排序，我们通过一个例子来介绍如何实现排序。

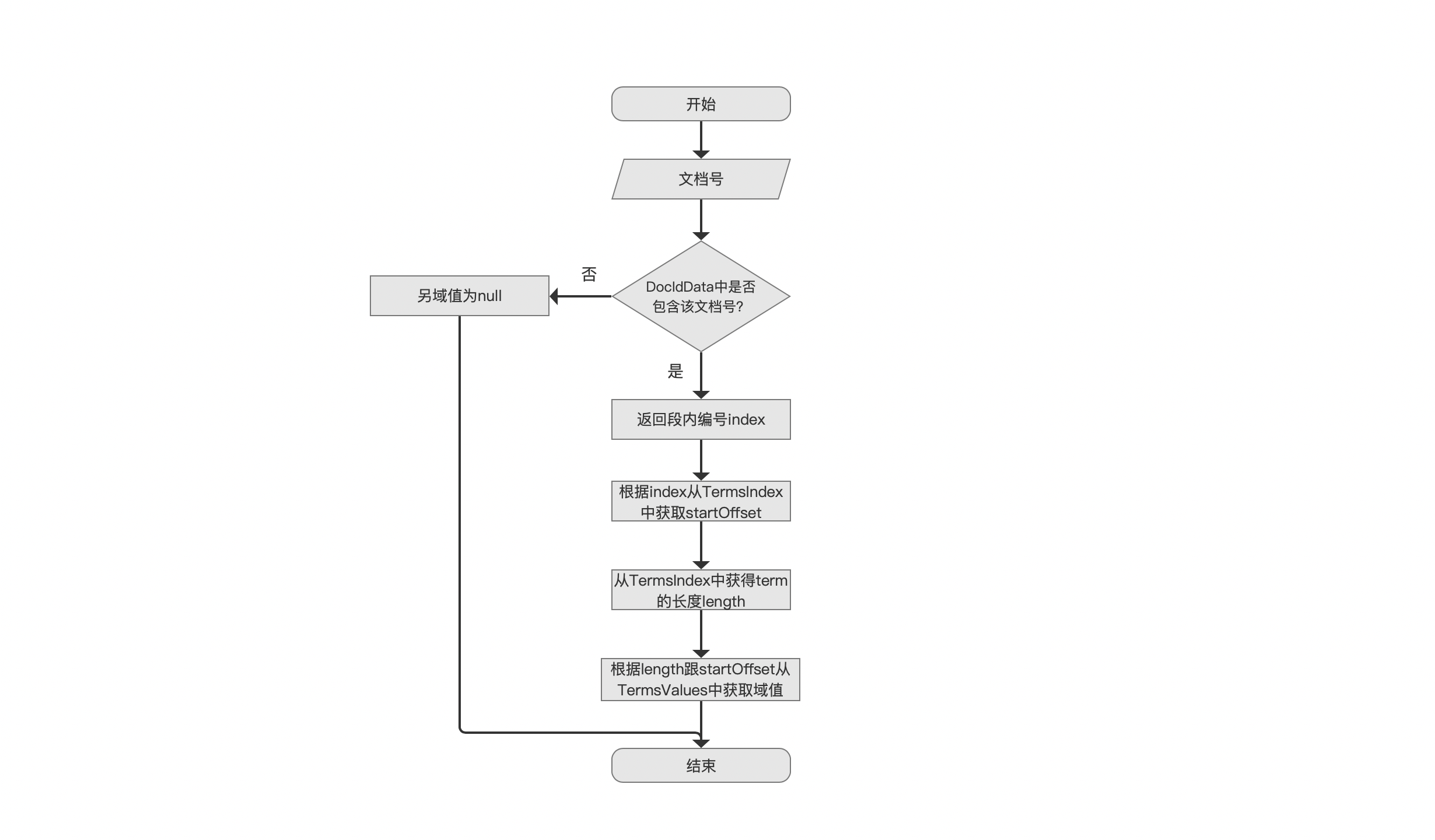

通过索引文件.dvd、.dvm之BinaryDocValues获取排序关系的流程图
获取文档之间的排序关系的过程实际就是根据文档号，通过索引文件.dvm&&dvd读取DocValues的域值，域值之间排序关系来描述文档之间的排序关系，流程图如下：
图1：

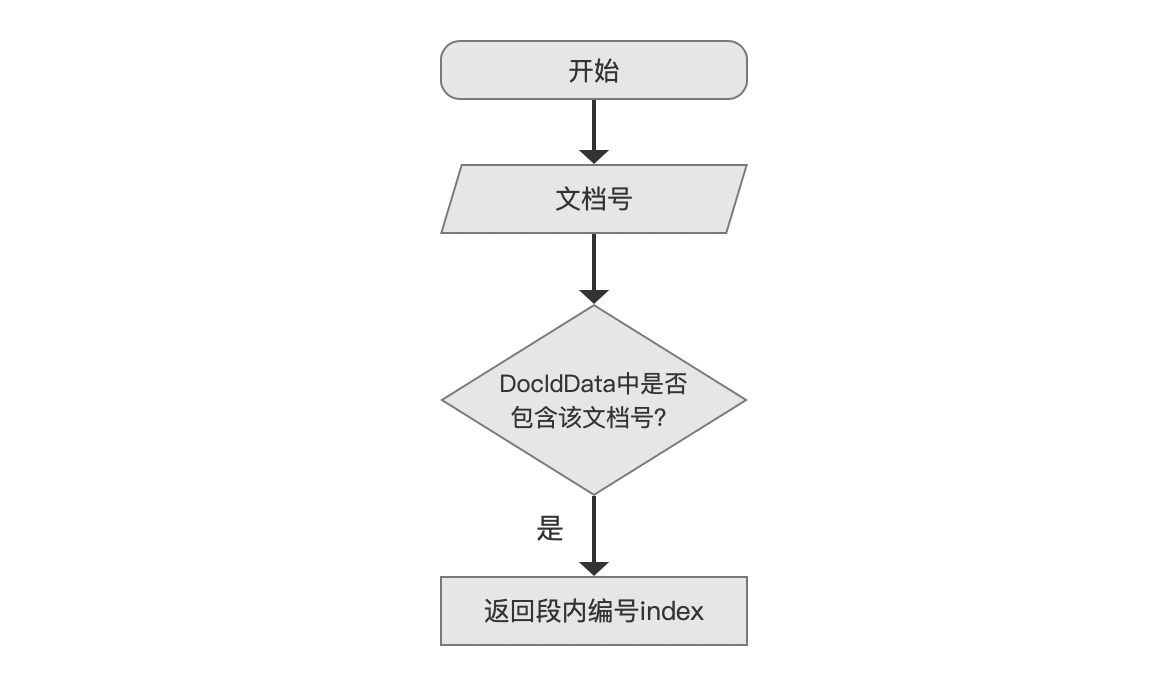

返回段内编号index
图2：
图2的流程跟SortedDocValues是一致的，本文不赘述这几个流程点的内容，详细过程见文章索引文件的读取（五）之dvd&&dvm。

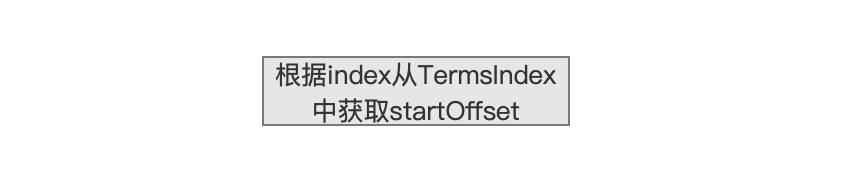

根据index从TermsIndex中获取startOffset
图3：

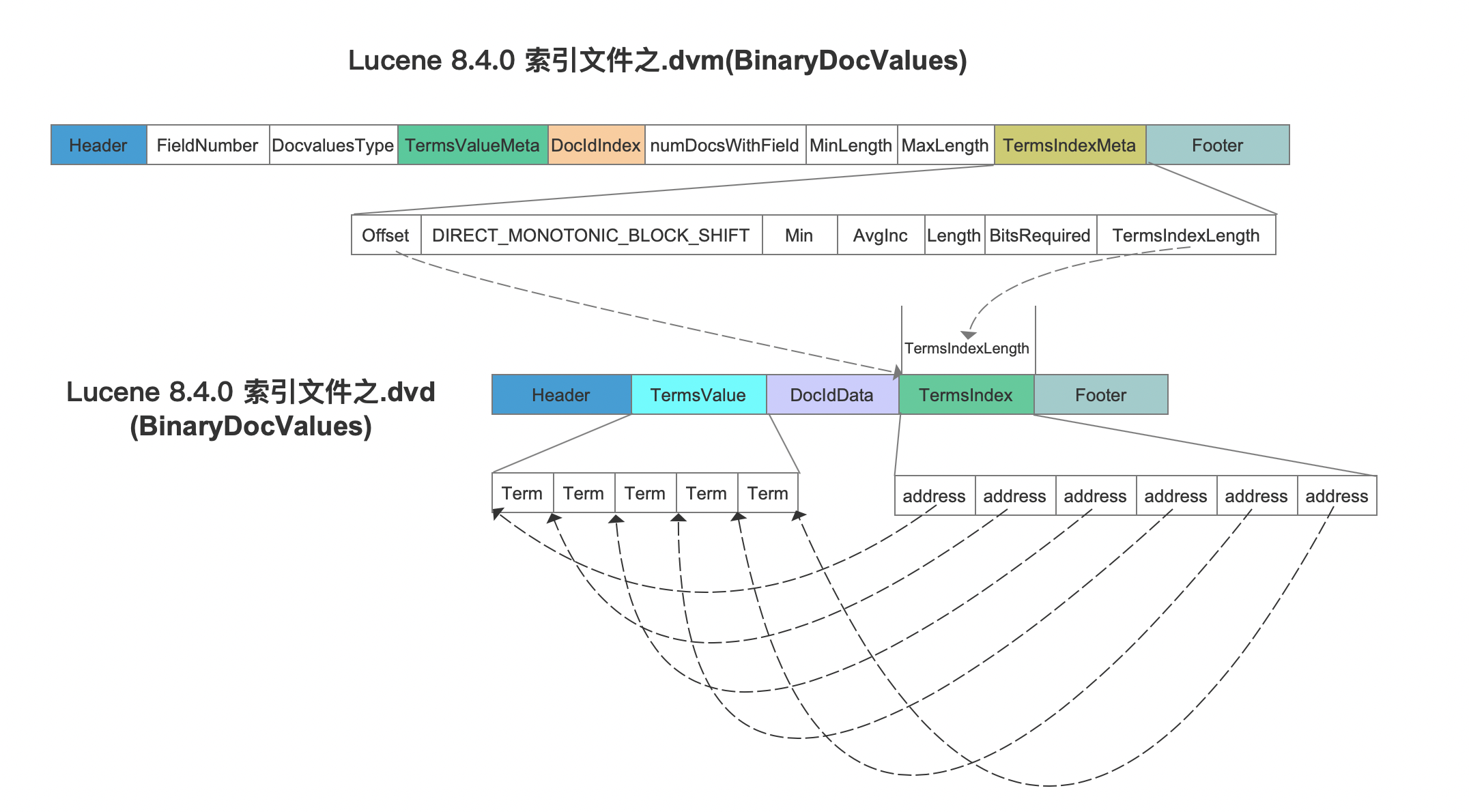

先给出索引文件.dvm、dvd之BinaryDocValues的数据结构：
图4：
为了便于描述，我们这里可以简单的将图4中的TermsIndex字段认为是一个数组，在图2的流程中获得的index（段内编号）就是这个数组的下标值，接着根据index在TermsIndex中获得address的值，address的值即startOffset，它描述了域值信息TermsValue中的起始读取位置，但是至此我们还无法获得域值，因为读取一个域值需要域值在TermsValue的起始读取位置以及域值的长度length。

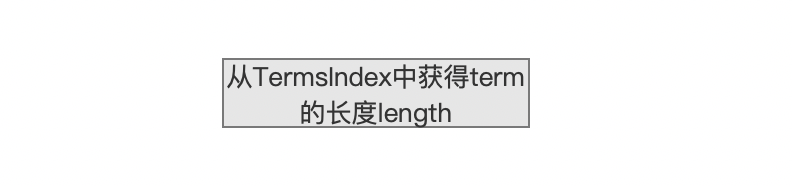

从TermsIndex中获得term的长度length
图5：
在文章索引文件的生成（二十一）之dvm&&dvd中我们知道，在TermsIndex中相邻两个address的差值就是term的长度，故只需要获得段内编号index + 1和段内编号index对应的两个address，它们的差值就是段内编号index对应的域值的长度。

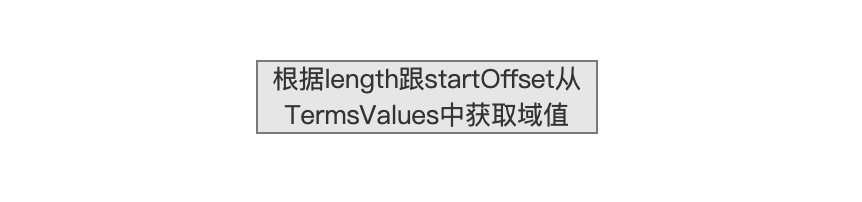

根据length跟startOffset从TermsValues中获取域值
图6：
在当前流程点，根据图3、图5获得的startOffset跟length，就可以在TermsValue确定一个数据区间，该区间中的内容就是域值。
在Collector中，获得了用于排序的DocValues的域值后，接着使用字典序就可以比较出排序关系，即文档的排序关系。
至此我们可以发现，BinaryDocValues通过域值的字典序进行排序，而SortedDocValues/SortedSetDocValues则是通过ord值的数值大小进行比较，根据源码中的注释，通过BinaryDocValues实现排序的性能通常较差：
图7：

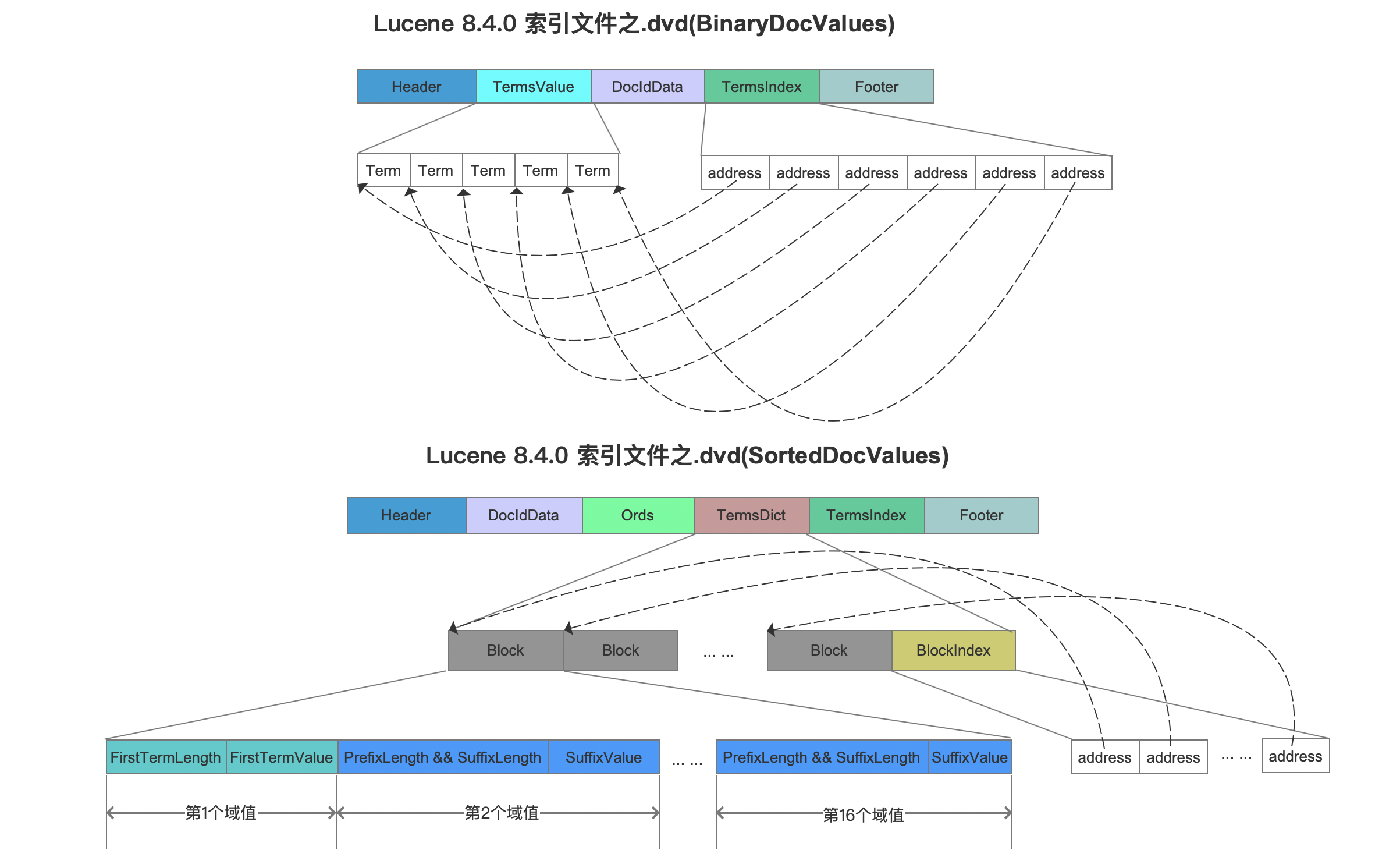

BinaryDocValues VS SortedDocValues
虽然通过BinaryDocValues进行排序的性能相比较SortedValues/SortedSetDocValues通常情况下较差，但是通过比较两者的数据结构，可以看出BinaryDocValues的优点：
图8：
根据文档号获得域值
图8可以看出，对于SortedDocValues，通过address只能确定域值属于某个block，在block中获得该域值则必须从第一个域值开始遍历，直到对应的ord，即最坏的情况下需要在block遍历16次才能找到对应域值，并且需要"拼接"出前15个域值（前缀存储），而对于BinaryDocValues，只需要获得两个address就能获得域值，可见通过文档号找DocValues对应的域值，BinaryDocValues性能通常较好。
判断DocValues中是否包含某个域值
BinaryDocValues无法判断DocValues中是否包含某个域值，而SortedDocValues通过TermsIndex字段，则可以实现，并且可以实现DocValues的范围查询（见文章索引文件的读取（五）之dvd&&dvm）。
存储性能
BinaryDocValues的TermsValue字段中存储了每个域值的完整值，而SortedDocValues通过前缀存储，存储性能通常优于BinaryDocValues。
写入性能
使用BinaryDocValues存储域值时，在收集阶段，我们不需要对Term进行排序（意味着无法判断DocValues中是否包含某个域值），在生成索引文件.dvd阶段，不需要前缀存储，写入更少的字段，相比较SortedDocValues写入性能通常较高。
结语
下一篇文章中，我们将介绍如何通过BinaryDocValues实现范围域（RangeField）的查询。
