索引文件的读取(五)之dvd&&dvm(Lucene 8.4.0)
Lu Xugang Lv6

  本篇文章开始介绍索引文件.dvm&&dvd的读取,阅读本系列文章建议先看下文章索引文件的生成(十八)之dvm&&dvd索引文件的生成(十九)之dvm&&dvdIndexedDISI(一)IndexedDISI(二),了解写入的过程能快的理解读取的逻辑。

  DocValues的其中一个用途用于对查询结果的进行排序,在搜索阶段,当获取了满足查询条件的文档号之后,它会交给Collector实现收集功能,并且在收集过程中实现文档的排序。本文先介绍在使用SortedDocValues或者SortedSetDocValues的情况下,如何获取文档之间的排序关系,而通过读取索引文件.dvm&&dvd的过程即获取排序关系的过程:

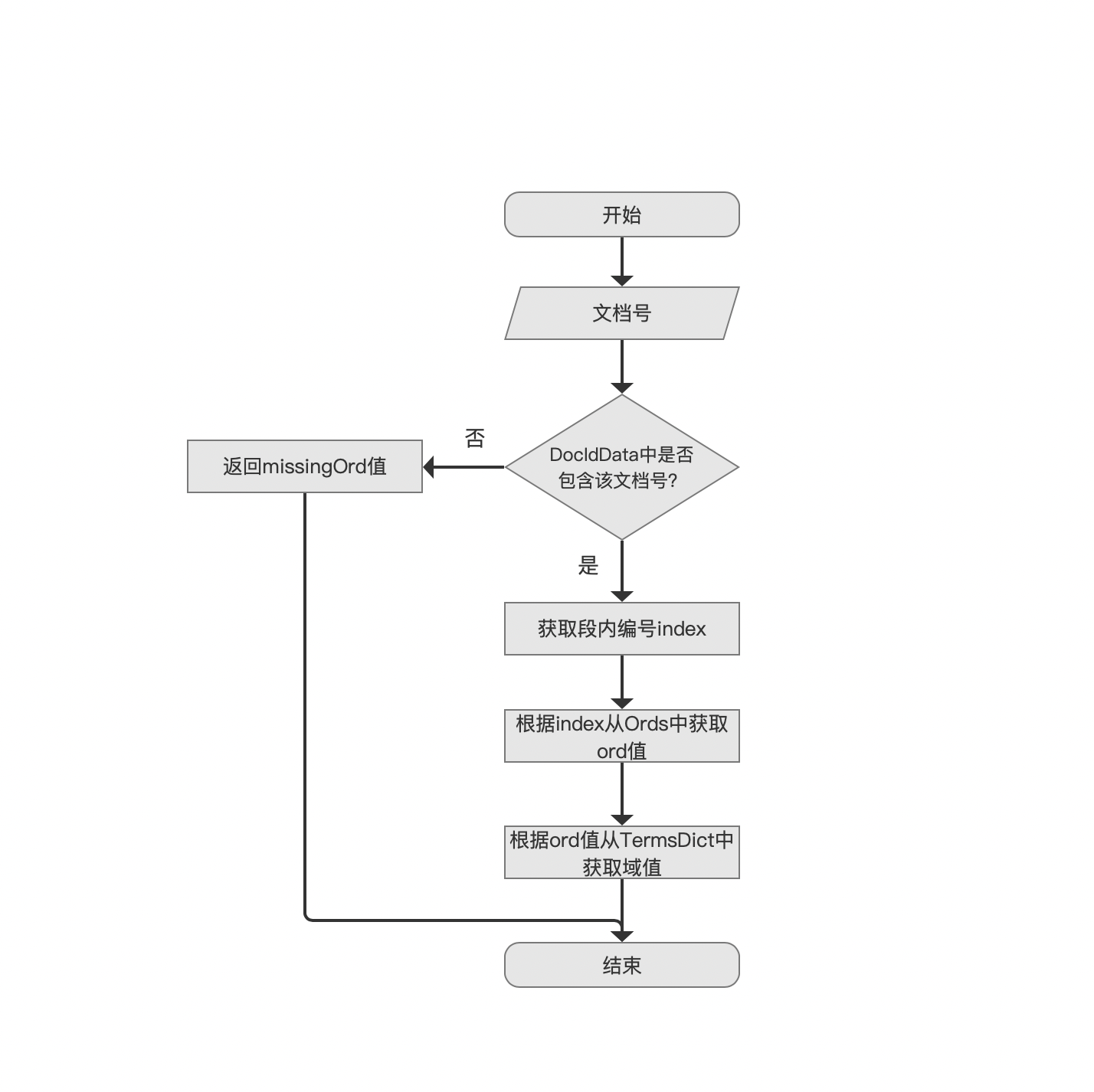

通过索引文件.dvd、.dvm之SortedDocValues、SortedSetDocValues获取排序关系的流程图

图1:

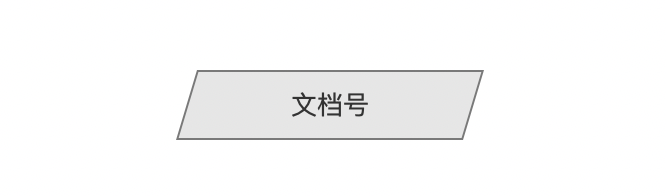

文档号

图2:

  流程图的准备数据为一个文档号,Collector收集器只接受满足查询条件的文档号。

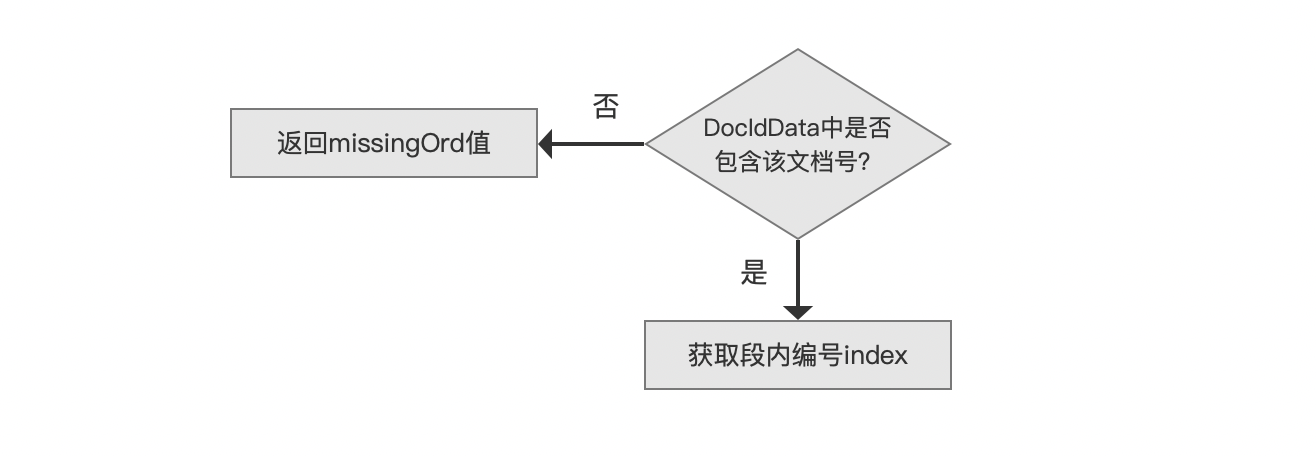

DocIdData中是否包含该文档号?

图3:

  DocIdData中存储了所有包含用于排序的DocValues的文档的文档号,如下红框所示所示:

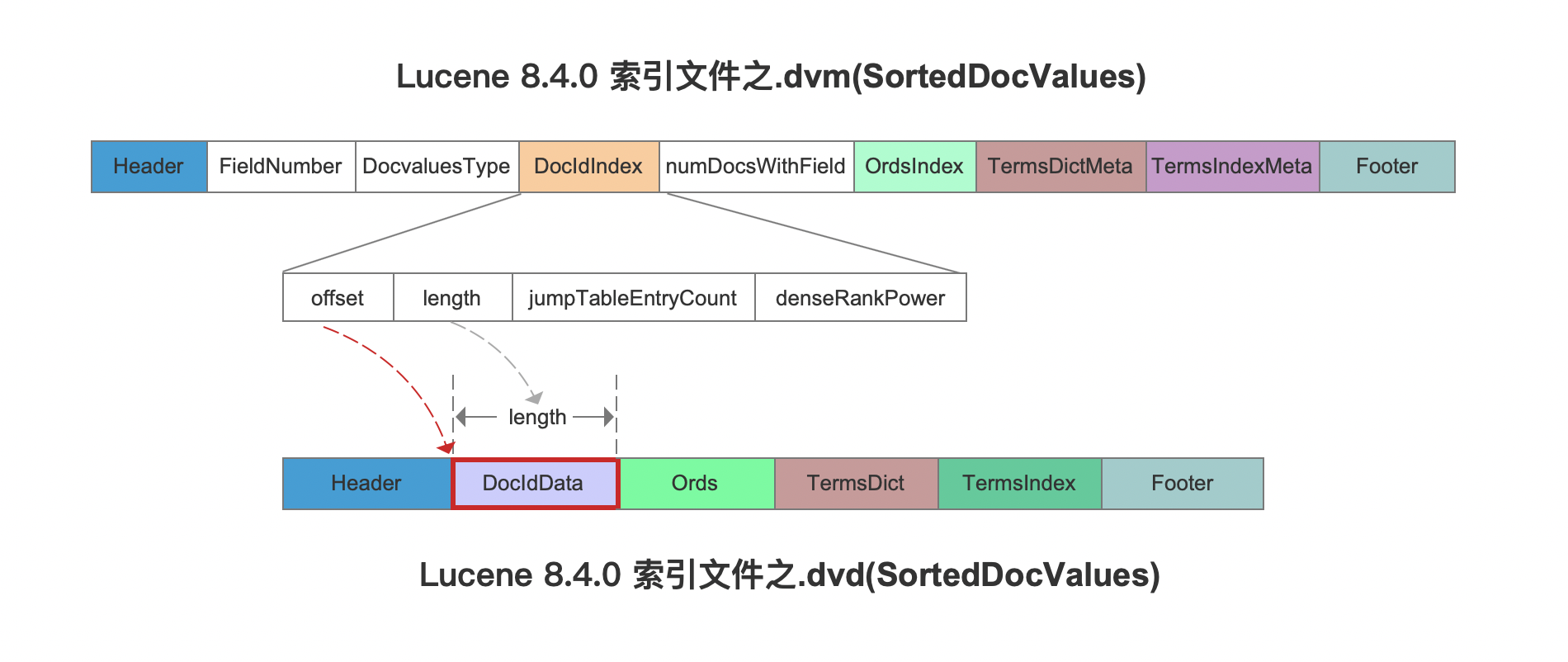

图4:

  图4中,通过读取索引文件.dvm的DocIdIndex字段,根据字段中的offset跟length来确定DocIdData在索引文件.dvd中的数据区间,而对于索引文件.dvm中的DocIdIndex以及其他字段的信息,则是根据索引文件.dvm的固定的数据结构依次轮流读取,如下所示:

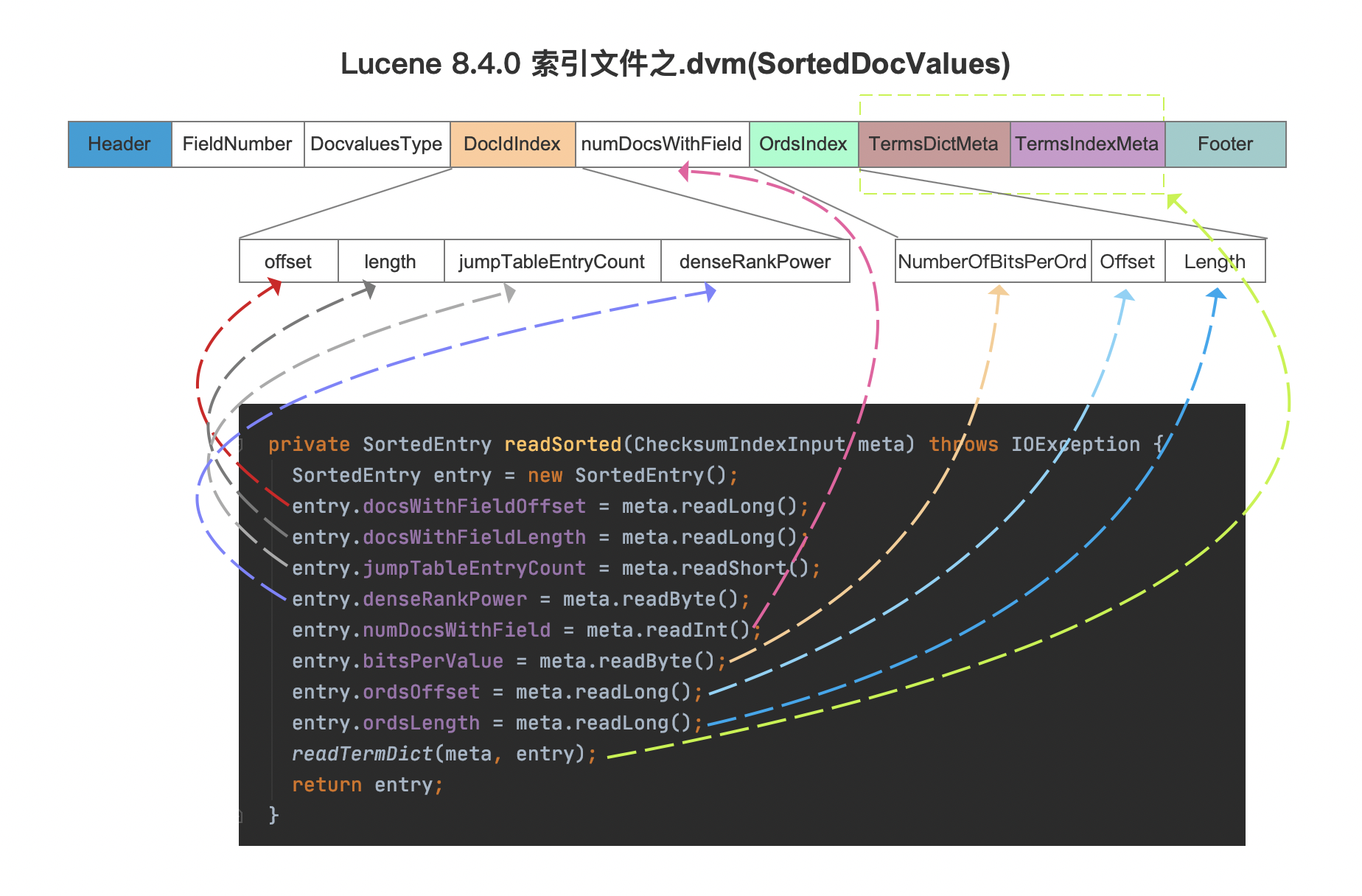

图5:

  图5中,meta.readLong()描述的是读取一个long类型大小的字节数量,另外readTermDict的方法的逻辑也是类似的,即读取TermsDictMeta、TermsIndexMeta的信息。不详细展示了。

  在获取了DocIdData的信息之后就可以判断是否包含图2提供的文档号,包含意味着这篇文档中包含正在用于排序的DocValues信息。

  如何判断DocIdData中是否包含该文档号

  在文章IndexedDISI(一)IndexedDISI(二)中我们介绍了详细的读取过程,这里不赘述。

DocIdData中包含该文档号

  如果包含,那么返回一个段内编号index,index的概念在文章IndexedDISI(一)中已经介绍过了,我们这里再次说明下:

1
段内编号index:index是一个从0开始递增的值,index的值描述的是在生成索引文件.dvd阶段,依次处理的第index个文档号。

  index实际上跟currentValue[ ]数组的下标值是同一个意思,见文章索引文件的生成(十八)之dvm&&dvd的介绍。

DocIdData中不包含该文档号

  如果不包含,那么返回的missingOrd值可以为 -1 或者 Integer.MAX_VALUE,至于missingOrd值的用途在下文中我们再介绍。

根据index从Ords中获取ord值

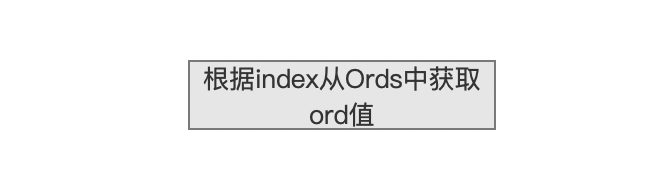

图6:

  Ords即图4中索引文件.dvd的Ords字段的信息,Ords的写入过程见文章索引文件的生成(十九)之dvm&&dvd,这里可以简单的将Ords理解为一个数组,其中数组下标为上文中的index、数组元素为ord值(具有相同用于排序的DocValues域值的文档对应的ord值是相同的),其中ord描述了文档之间的排序关系,如果是递增排序,那么ord越小,文档排序越靠前,如果某篇文档不包含当前用于排序的DocValues,那么上文中的missingOrd就作为这篇文档的ord值参与排序。至于为什么ord值描述了文档文档之间的排序关系,相信在读完文章索引文件的生成(十八)之dvm&&dvd之后能明白。

  从上文的内容可以看出,如果用SortedValues/SortedSetValues来排序, 并不是比较SortedValues/SortedSetValues对应的域值的字典序,而是在生成索引文件.dvd阶段将域值映射为一个ord值,通过比较int类型的ord值就能得出排序关系,性能上明显是大于字典序的比较方式,特别是较长的域值。当然ord值的用途不仅仅如此,下文中我们会继续介绍其他的用途。

  到此流程,我们已经获得了文档之间的关系,如果还要取出每篇文档中参与排序的域值,即DocValues的域值,那么可以根据ord获得。

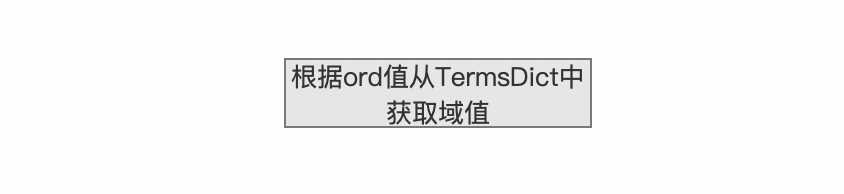

根据ord值从TermsDict中获取域值

图7:

  在生成索引文件.dvm&&.dvd阶段,会将有序的并且去重的域值依次写入,并且每处理16个域值就生成一个block、同时生成一个address用来描述这个block在索引文件.dvd中的起始位置,随后在block中找到对应的域值:

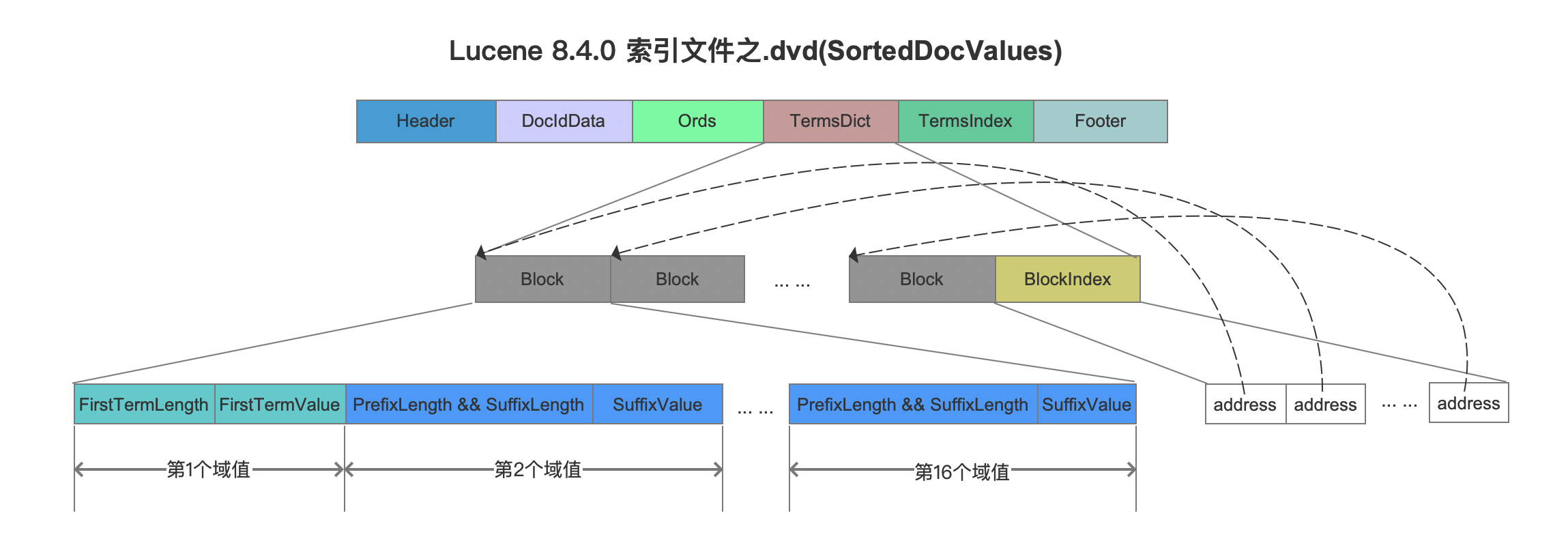

图8:

  当获得了ord值后,需要三步才能找到对应的域值:

  • 步骤一:计算出在BlockIndex的哪一个块中,计算方式为 ord >> 16,获取块中的address的值
  • 步骤二:根据address的值,找到Block在索引文件.dvd中的起始位置
  • 步骤三:依次读取Block中的每一个域值,并且判断该域值对应的ord值是否为我们期望的ord,如果不是,那么读取下一个域值,直到找到我们期望的ord

  在步骤三中,相邻term的前缀存储,即如果需要读取第n个域值的完整值,需要知道第n-1个域值的完整值,故Block中第一个域值存储的是完整的域值(见文章SortedDocValues的介绍)。

  至此流程点介绍完毕,可以看出,根据文档号我们能获得用于排序的DocValues的域值以及文档的排序关系,注意到的是索引文件.dvd中的TermsIndex在上文中没有涉及,我们接下来介绍该字段的用途。

读取TermsIndex

  通过TermsIndex字段,可以用来判断为DocValues中是否包含某个域值,其中一个应用场景为利用DocValues来实现范围查询,demo如下:

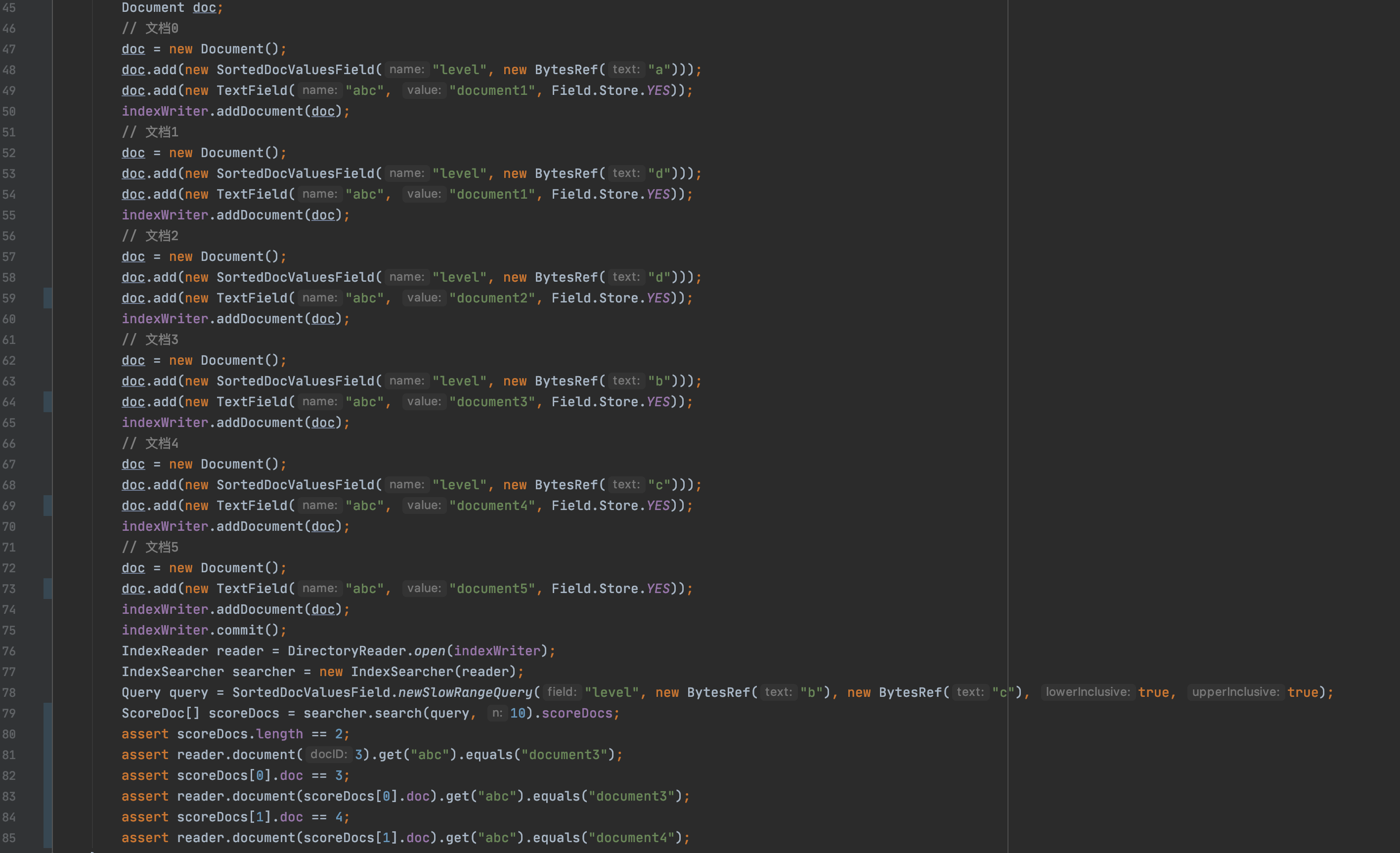

图9:

  图9的demo完整代码见:https://github.com/LuXugang/Lucene-7.5.0/blob/master/LuceneDemo8.4.0/src/main/java/io/lucene/DcoValues/SortedDocValuesTest4Test.java

  图9中,使用了SortedDocValuesField.newSlowRangeQuery(…)方法执行范围查询,查询条件为包含域名为"level"、域值范围为[b, c]的SortedDocValues的文档,可见文档3、文档4满足查询条件,故代码第88行的查询结果数量为2。

  我们先给出TermsIndex的数据结构,然后介绍如何通过实现图9的范围查询。

  同图4一样,要读取索引文件.dvd中的TermsIndex字段数据,需要通过索引文件.dvm中的TermsIndexMeta,如下所示:

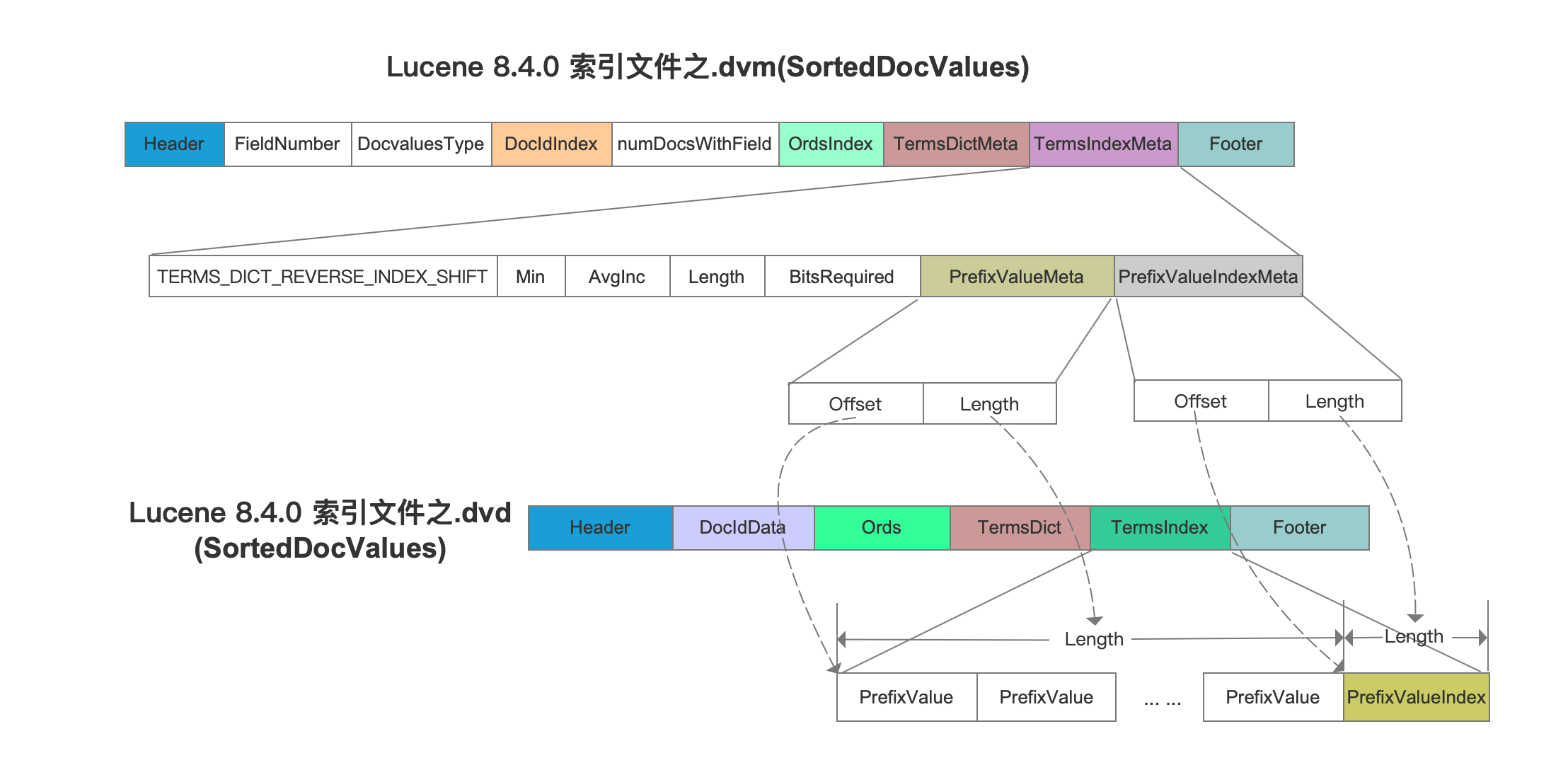

图10:

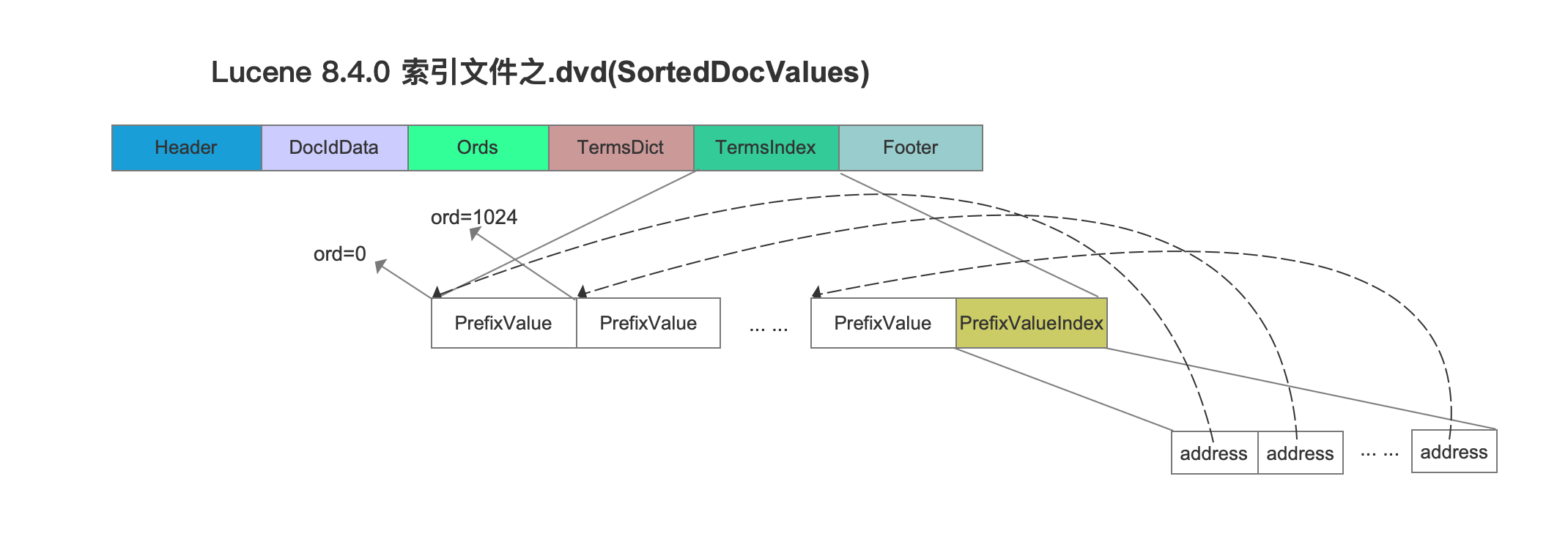

  接着我们看索引文件.dvd中TermsIndex字段的数据结构:

图11:

  在生成索引文件.dvd的TermsIndex期间,每处理1024个域值,就生成一个PrefixValue,它描述的是在区间[0, 1023]的ord值对应的域值都小于PrefixValue(字典序,详细的介绍见文章索引文件的生成(二十)之dvm&&dvd)。

  如果判断SortedDocValues是否包含某个域值,分为以下的步骤:

  • 步骤一:获取域值的数量termsDictSize,然后执行 termsDictSize - 1 >>> 10获得一个ordHigh,这个操作计算的是TermsIndex中PrefixValue的数量,可见ordHigh是一个1024的倍数,例如0、1024、2048等,另外termsDictSize的值通过索引文件.dvm中TermsDict字段的TermsDictSize,下图红框标注:

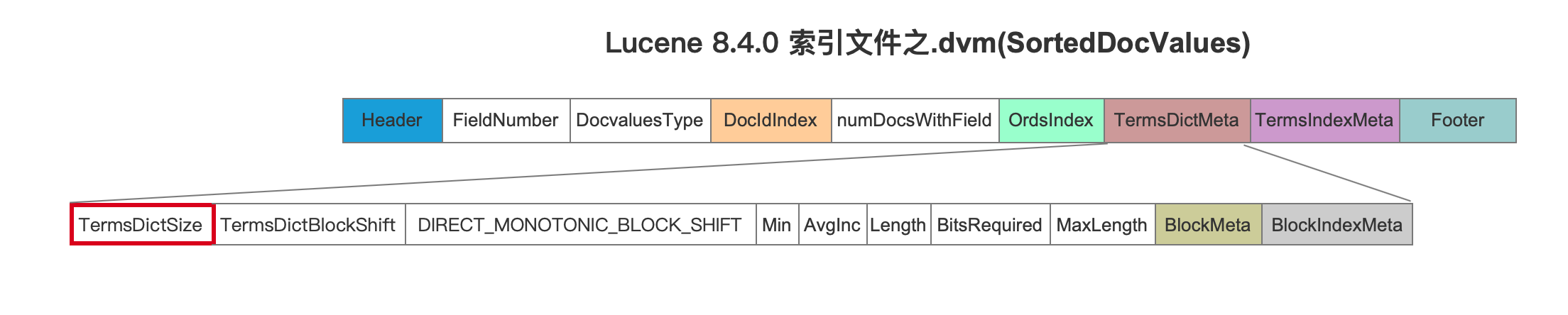

图12:

  • 步骤二:根据ordLow == 0跟ordHigh做二分查询,实际就是对图11中的TermsIndex中的PrefixValue进行二分查询,最后获得PrefixValue对应的blockLo跟blockHi,即找到一个ord区间
  • 步骤三:随后根据上个步骤计算出的ord区间,对区间内的ord继续做二分查找,实际就是对图8中TermsDict的Block中的第一个term进行二分查找(Block中的第一个term是一个完整的域值),最后确定待查找的域值所属的block
  • 步骤四:遍历block中的每一个域值,跟待查找的域值进行字节比较,如果相同说明DocValues中包含待查找的域值,并且返回该域值对应的ord值

  对于图9中的范围查找,实际的过程为尝试找到第78行域值"b"、“c"分别对应的ord值,注意的是:如果没有找到域值"b"对应的ord值,那么ord值为下一个block的第一个term对应的ord值,如果没有找到域值"c"对应的ord值,那么ord值为当前block的最后一个term,最后遍历域名为"level"中包含的所有文档号(DocIdData字段),并且找出文档号对应的ord值(上文中已经介绍如何通过文档号找到对应的ord值),如果ord值在"b”、"c"对应的ord值区间,那么就认为该文档是满足查询条件的。

  上述的内容查找"b"、"c"对应的ord只是介绍了部分的情况,其他一些边界的情况就不展开,相信你已经能了解如何通过DocValues实现范围查找。

结语

  尽管本文中没有对SortedSetDocValues进行额外的介绍,实际上原理跟SortDocValue是一致的,故不赘述。
