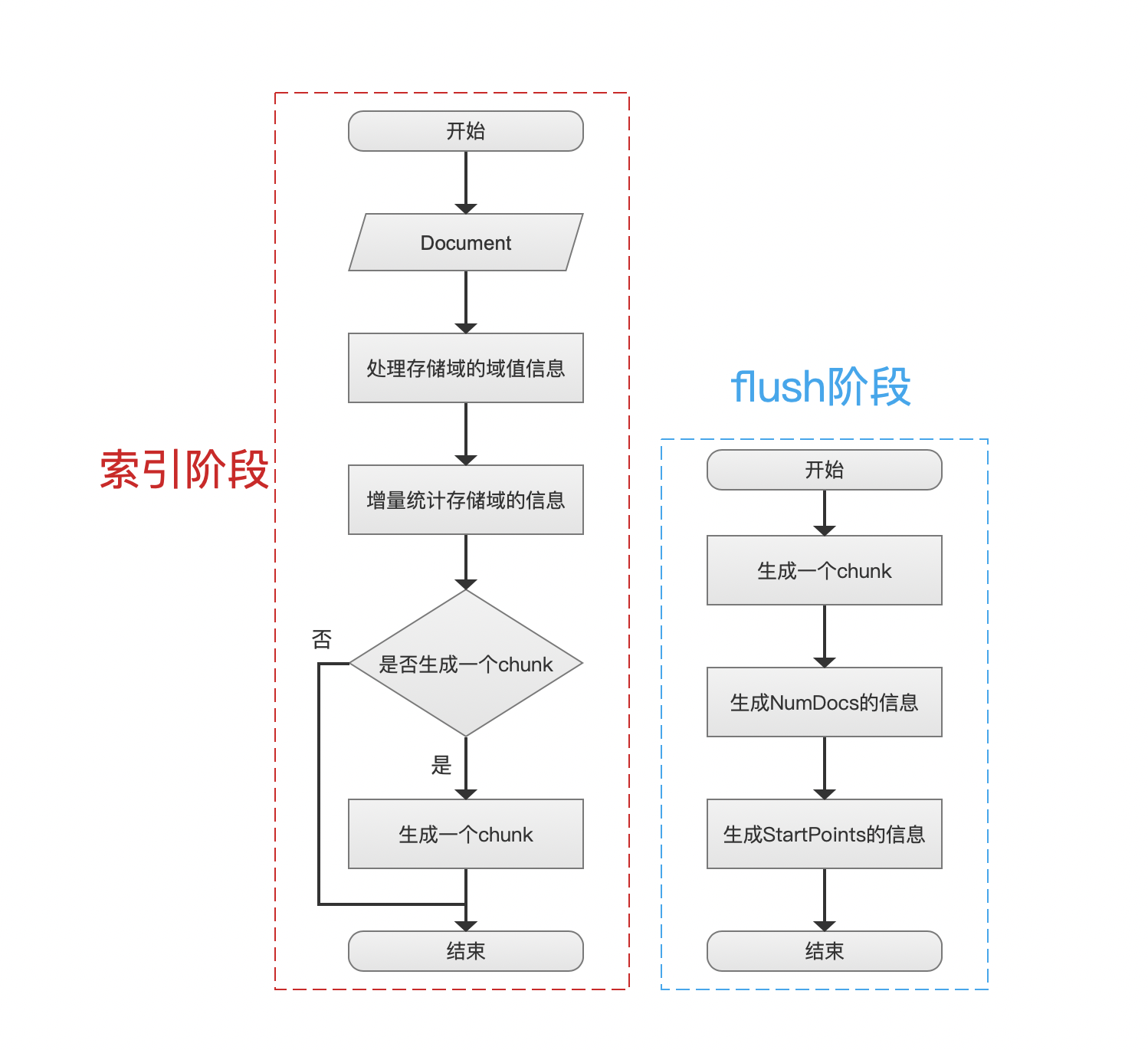

本文承接文章索引文件的生成（二十三）之fdx&&fdt&&fdm，继续介绍剩余的内容，先给出生成索引文件fdx&&fdt&&fdm的流程图：
图1：
索引阶段

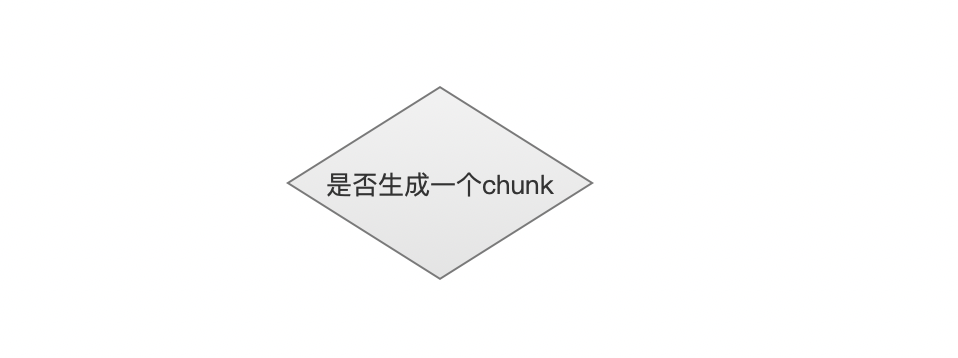

是否生成一个chunk
图2：
在上一篇文章中我们知道，在索引阶段，每处理一篇文档会将存储域的域值写入到bufferedDoc[ ]数组中并且增量统计存储域的信息，其中一个信息就是numBufferedDocs，它描述了在生成一个chunk之前，当前已经处理的文档数量。当前流程点的判断条件就依赖上文的描述，由于该条件的判断方式比较简单，故直接给出源码：

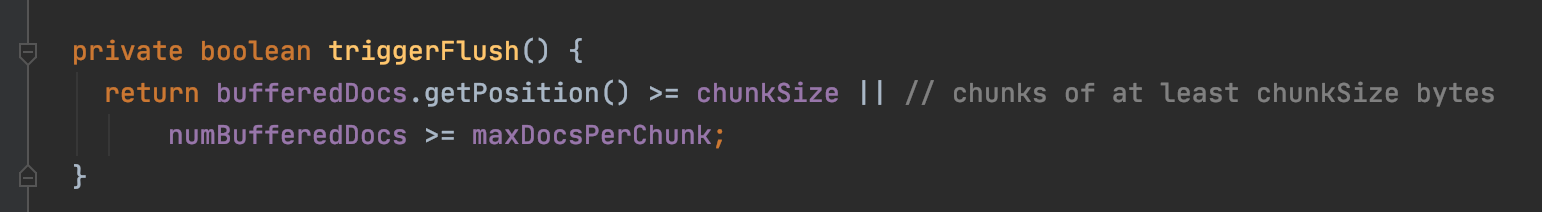

图3：
图3中，bufferedDocs.getPosition( )方法描述了存储在bufferedDoc[ ]数组中的域值长度（占用字节数量），chunkSize是一个阈值，达到阈值后即满足第一种生成一个chunk的条件，chunkSize的值有两个可选项：16384跟61440，他们分别对应两种生成索引文件.fdt的模式：FAST跟HIGH_COMPRESSION模式，这两种模式描述了对bufferedDoc[ ]数组中的域值使用不同的压缩算法，分别是LZ4跟JDK中的Deflater。生成索引文件.fdt的模式可以通过实现抽象类Codec来自定义。
第二种满足生成的条件为，其中maxDocsPerChunk也是一个阈值，同样有两个可选项：128跟512，分别对应上文中的生成索引文件.fdt的模式。
故图3中满足流程点是否生成一个chunk的条件就是，目前处理的域值长度或者处理的文档数量是否超过阈值。

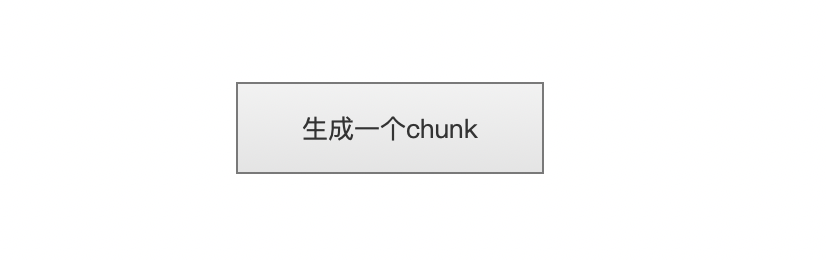

生成一个chunk
图4：
在当前流程点生成一个chunk中，我们将把目前已经处理的信息（域值信息、存储域的信息）生成一个chunk，完成下面几个工作：
- 记录chunk的两个信息
- docBase、numBufferedDocs写入到索引文件.fdt中
- 存储域的信息写入到索引文件.fdt中
- 域值信息写入到索引文件.fdt中
记录chunk的两个信息
此流程中会使用两个临时文件记录这个即将生成的chunk的两个信息：
- chunk在索引文件.fdt中起始读取位置
- chunk中的文档数量

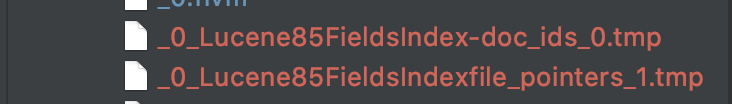

图5：
图5中的两个临时文件会统计一个段中所有chunk的两个信息，在图1的flush阶段，将分别用于生成NumDocs的信息、生成startPoints的信息这两个流程点。
至于chunk的这两个信息的作用，我们随后将在索引文件的读取之fdx&&fdt&&fdm的文章中详细展开。
docBase、numBufferedDocs写入到索引文件.fdt中

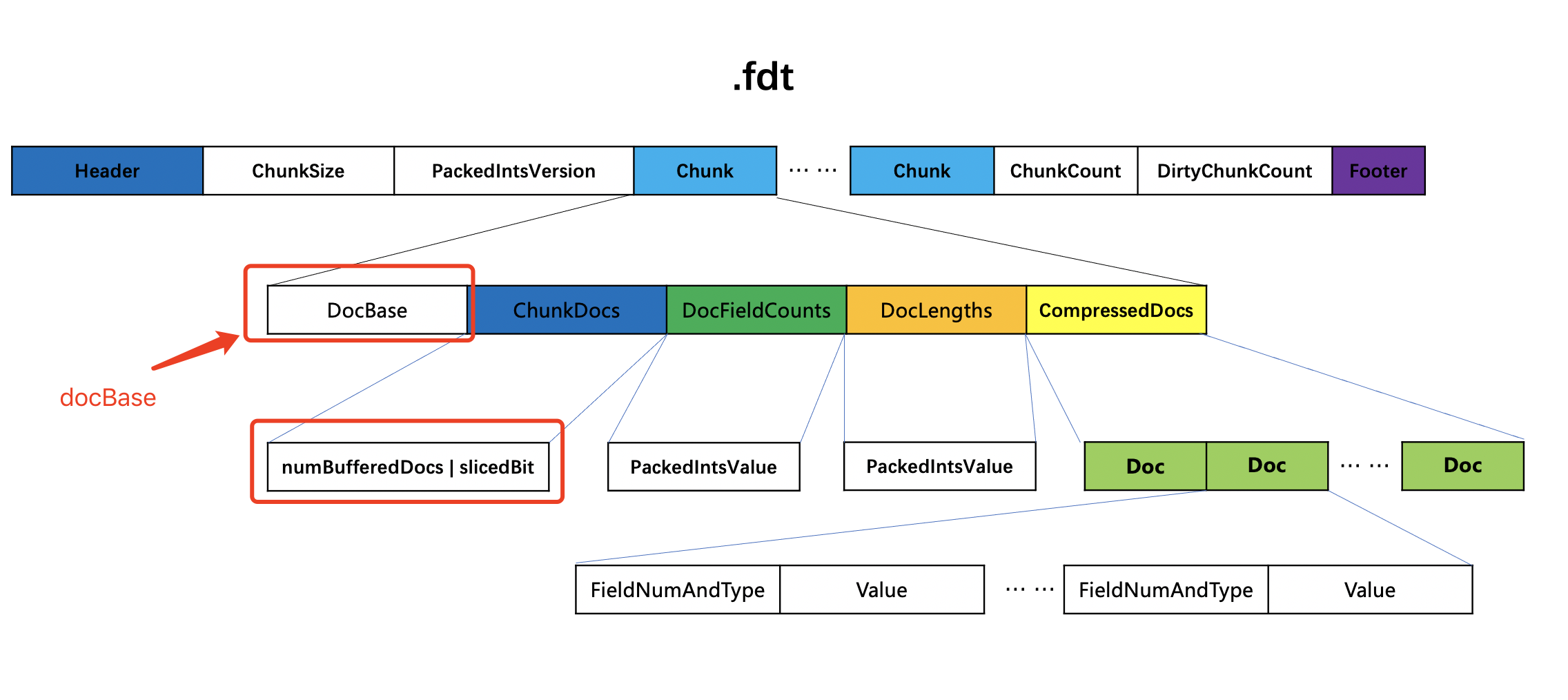

docBase是chunk中第一个文档的段内文档号、将被写入到索引文件.fdt的DocBase字段，numBufferedDocs将被写入到索引文件.fdt的ChunkDos字段，ChunkDos字段中还包含了sliceBit，该值是一个布尔类型，在下文中会具体介绍，故numBufferedDocs和sliceBit将作为一个组合值被写入到ChunkDos字段中，组合方式为，即ChunkDos的最低位用来存储布尔类型的sliceBit，如下所示：
图6：
存储域的信息写入到索引文件.fdt中

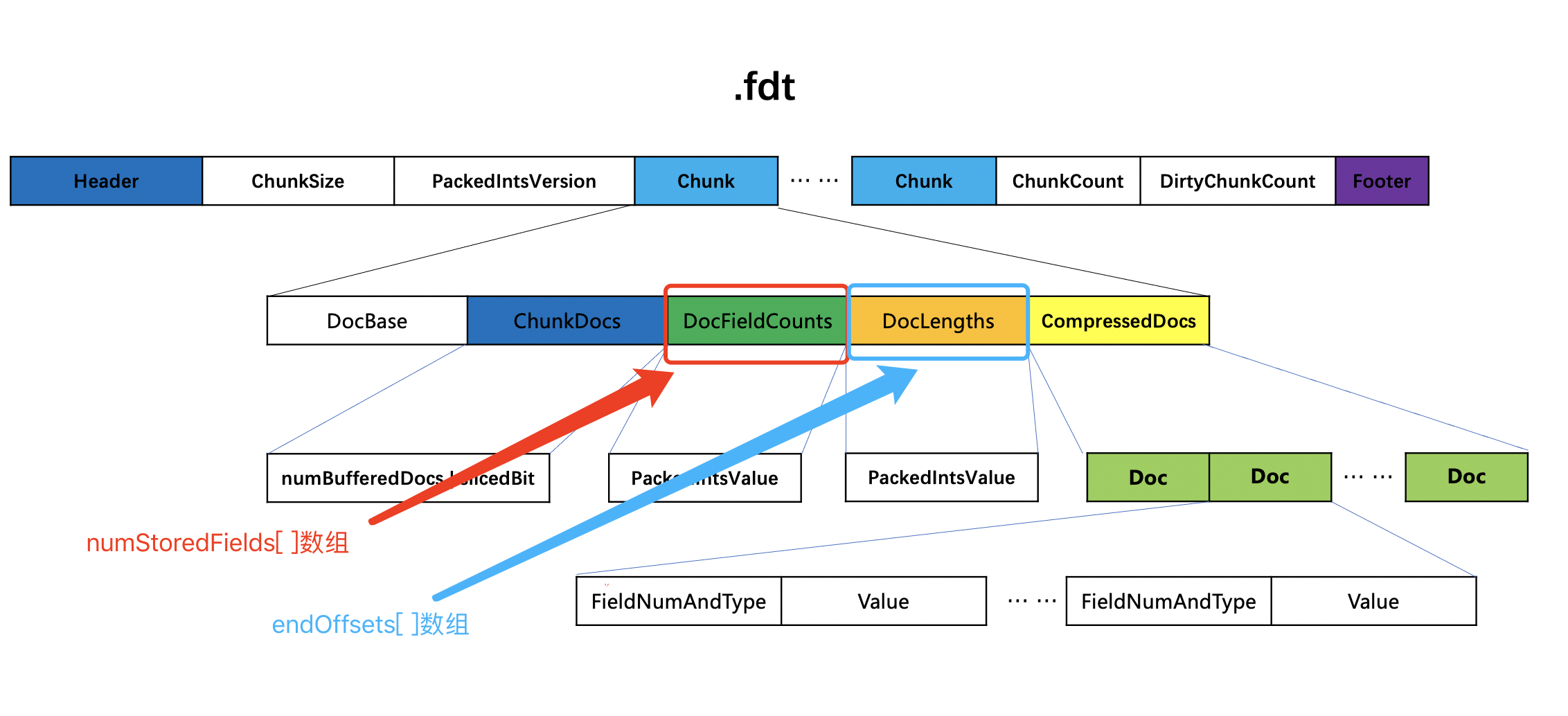

在文章索引文件的生成（二十三）之fdx&&fdt&&fdm中我们知道，存储域的信息在内存中使用numStoredFields[ ]数组，endOffsets[ ]数组存储，他们分别将被写入到DocFieldCounts字段跟DocLengths字段，如下所示：
图7：
numStoredFields[ ]数组，endOffsets[ ]数组中的信息被写入到索引文件.fdt之前，会先进行编码压缩处理，不同的处理方式使得DocFieldCounts、DocLengths有不同的数据结构，该内容在文章索引文件之fdx&&fdt&&fdm已经介绍，不赘述。
域值信息写入到索引文件.fdt中

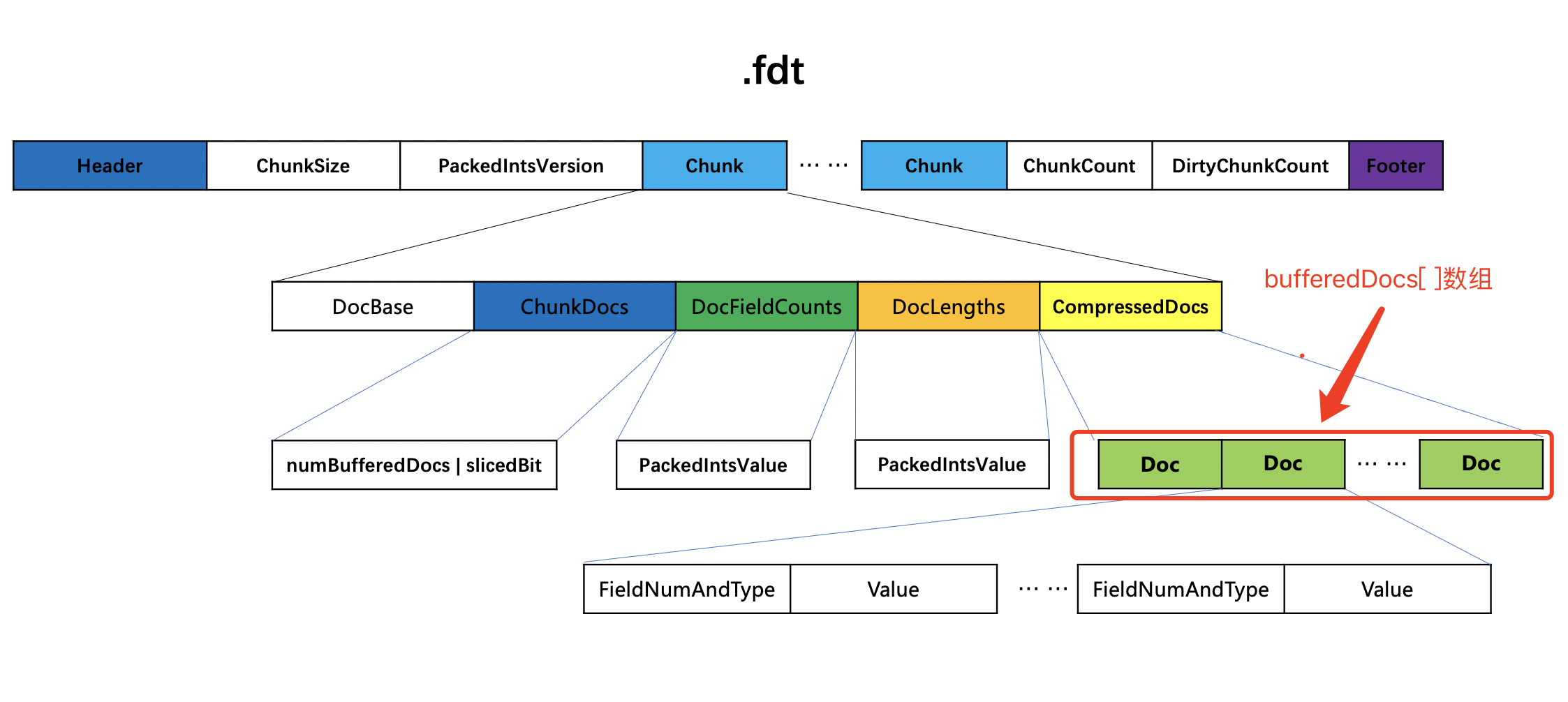

在文章索引文件的生成（二十三）之fdx&&fdt&&fdm中我们知道、域值信息在内存中使用bufferedDocs[ ]数组存储，它将被写入到CompressedDocs字段，如下所示：
图8：
域值信息被写入到索引文件.fdt之前，会根据域值的总长度（占用字节数量）判断是否需要进行切片压缩，判断条件如下：
图9：
图9中，当域值长度满足条件后，需要对域值进行切片压缩，将域值按照chunkSize划分为每一个切片，然后对每个切片使用LZ4算法（上）算法进行压缩处理。
至此，在索引阶段生成索引文件fdx&&fdt&&fdm的流程点介绍完毕。从上文的介绍可以发现，有可能存在这么一种情况，添加完最后一篇文档后，还未满足图2中是否生成一个chunk的条件，也就是说，还有一些文档的域值信息、存储域信息未被写入到索引文件.fdt中，那么这些未处理的文档将会在flush阶段完成。
flush阶段
在flush阶段，一方面将处理上文中说的未处理的文档的域值信息、存储域信息，另一方面还会根据图5中的两个临时文件中的信息生成索引文件.fdx、fdm。

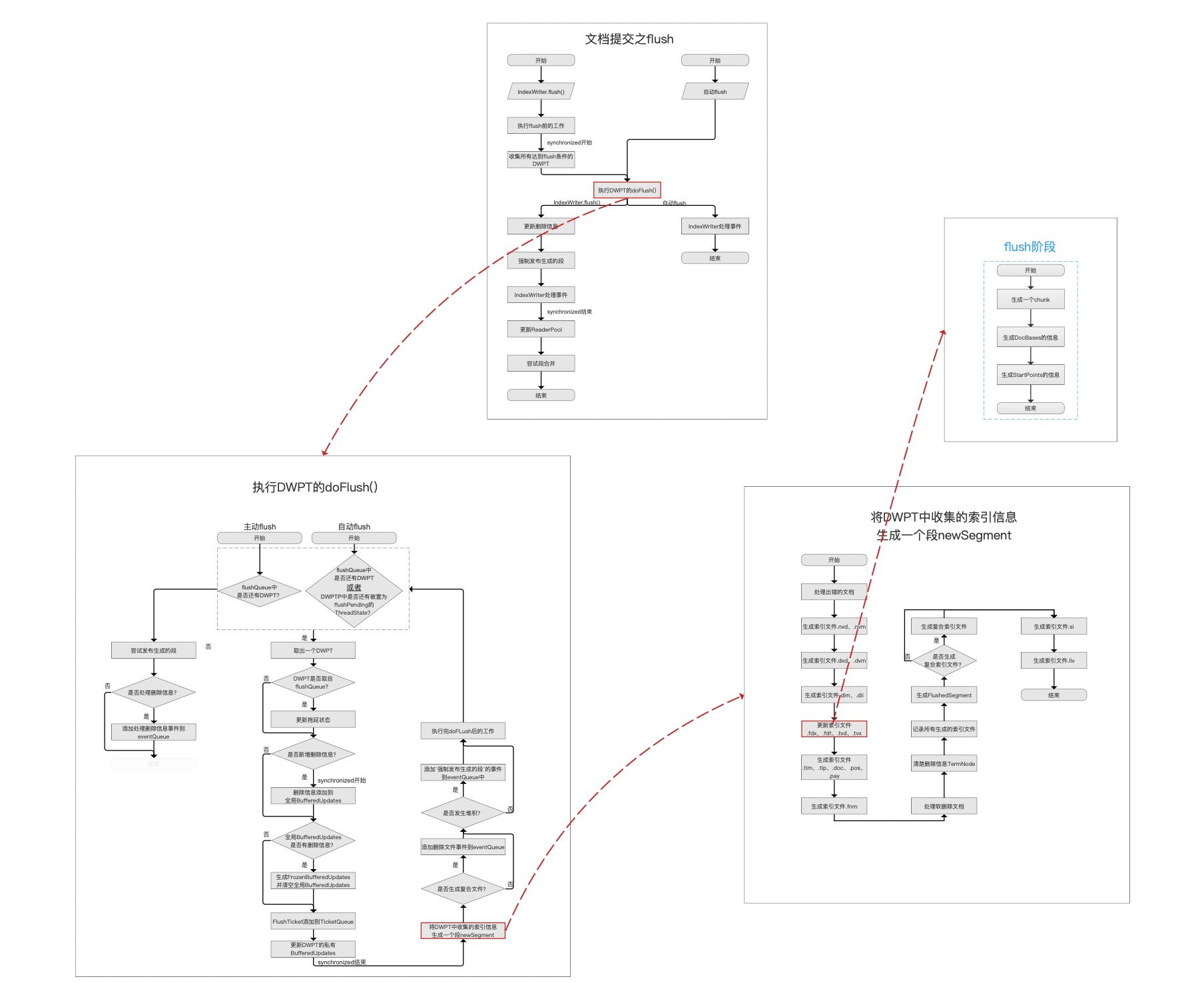

图1中flush阶段的流程在执行flush（IndexWriter.flush()）的流程中的位置如下所示：
图10：
点击查看大图
注意的是图10中除了图1中的流程，其他的流程都是基于Lucene 7.5.0，与Lucene 8.6.0可能会有些差异，但是生成索引文件fdx&&fdt&&fdm在flush阶段的时机点是相同的。
生成一个chunk
这里生成一个chunk的逻辑跟图4中的流程点是一样，区别在于当前即将生成的chunk中的域值长度以及文档数量是不满足图2中的条件的，在执行完当前流程后，会统计增量统计一个变量numDirtyChunks，它随后将被写入到索引文件.fdt中。

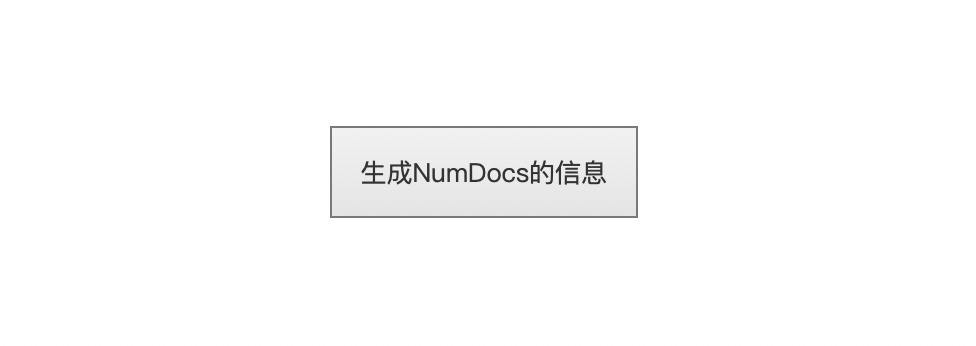

生成NumDocs的信息
图11：
在图1的索引阶段，使用了图5中的临时文件_0_Lucene85FieldsIndex-doc_ids_0.tmp存储了一个段中每个chunk中包含的文档数量，从上文的描述我们可以知道，一个chunk中的文档数量可能因为域值的长度而各不相同。

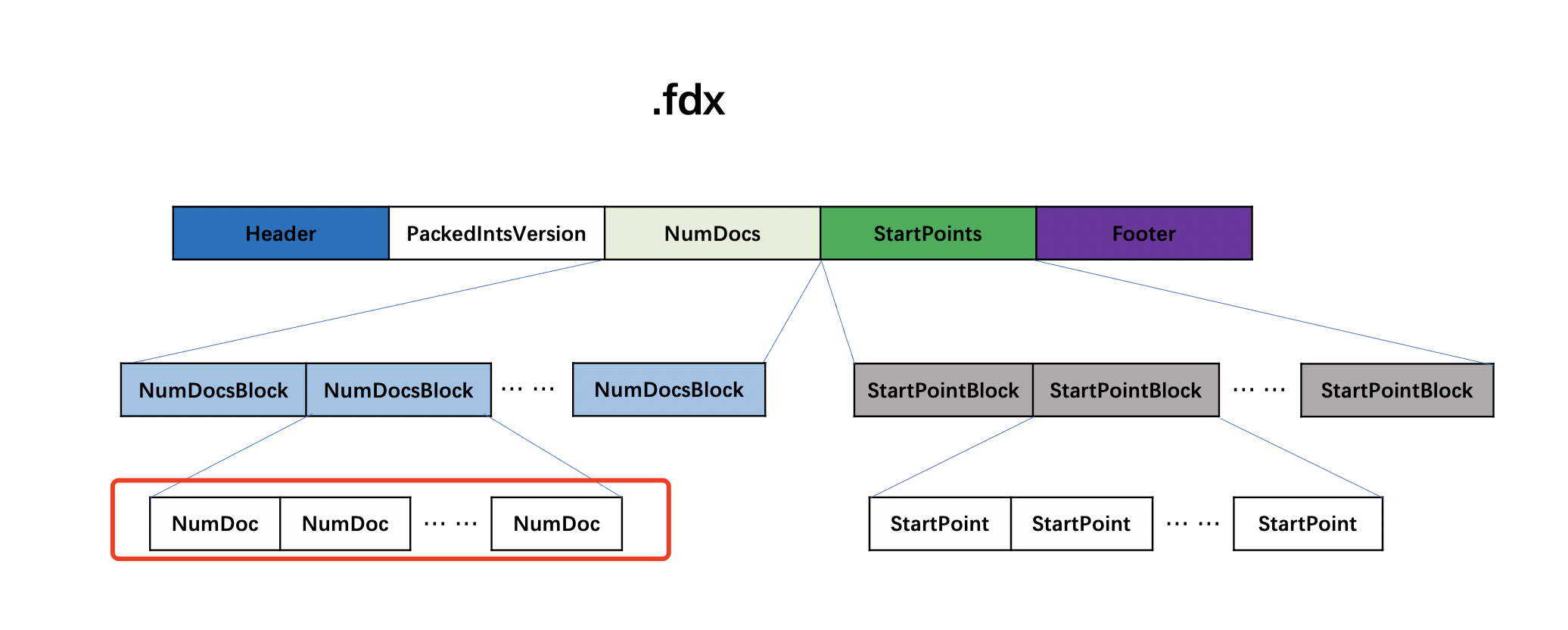

处理过程为读取每一个chunk中的文档数量，每处理1024（2 << blockshift（blockshift的介绍见文章索引文件之fdx&&fdt&&fdm））个chunk就生成一个NumDocsBlock，然后写入到索引文件.fdx中：
图12：
图12中NumDoc字段为某个chunk中的文档数量，最后NumDocsBlock会先进行编码再使用PackedInts（一）进行压缩处理后再写入到索引文件.fdx中。
上文中说到每处理2 << blockshift个chunk就生成一个NumDocsBlock，此时还会生成NumDocMeta信息来记录编码信息，使得在读取阶段能通过NumDocMeta中的编码信息恢复成原数据NumDoc，NumDocMeta信息会被写入到索引文件.fdm中：
图13：
图13中Min、AvgInc、Offset、BitRequired为编码信息，其编码逻辑本文不会展开，编码的目的是为了能降低索引文件的文件大小，另外图13中的其他字段的介绍可以阅读文章索引文件之fdx&&fdt&&fdm。

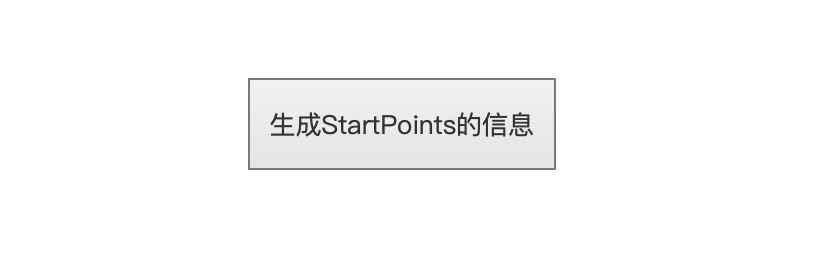

生成StartPoints的信息
图14：
在图1的索引阶段，使用了图5中的临时文件_0_Lucene85FieldsIndexfile_pointers_1.tmp存储了一个chunk对应的数据块在索引文件.fdt中的起始读取位置。
处理过程为读取每一个chunk中的对应的数据块在索引文件.fdt中起始读取位置，每处理1024（2 << blockshift（blockshift的介绍见文章索引文件之fdx&&fdt&&fdm））个chunk就生成一个StartPointBlock，然后写入到索引文件.fdx中：

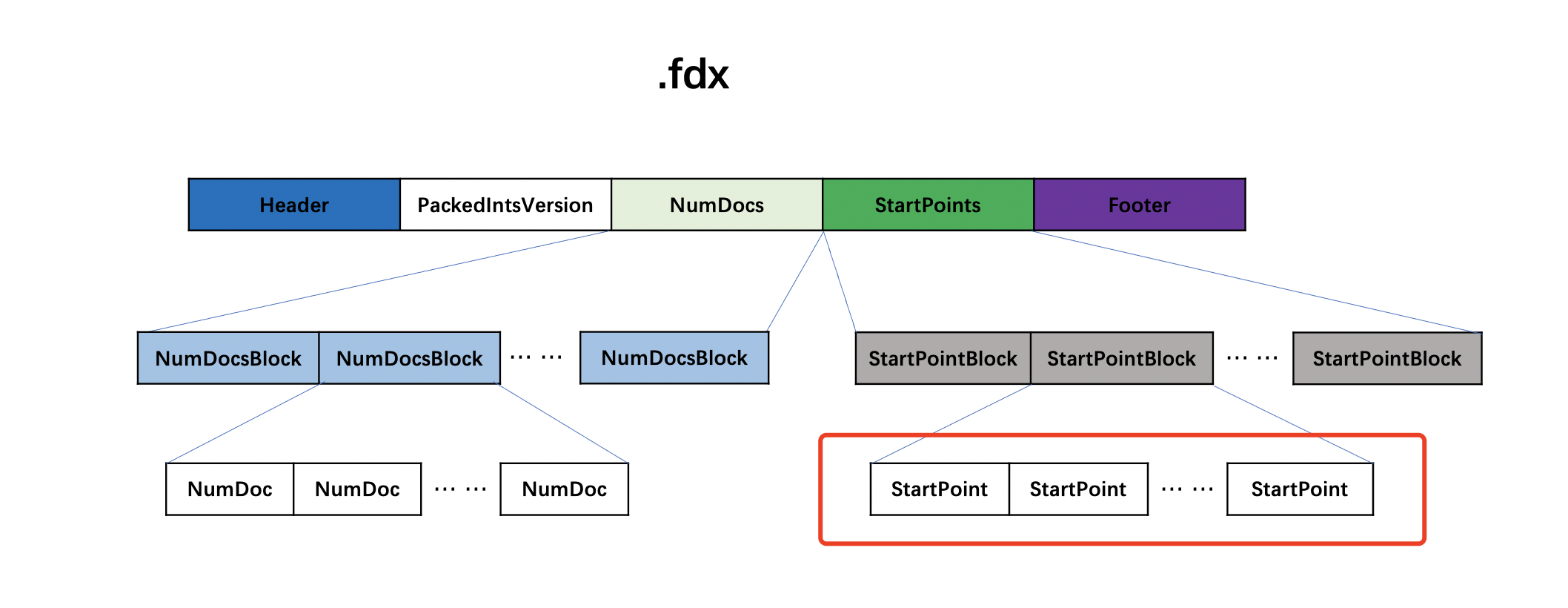

图15：
图15中StartPoint为某个chunk对应的数据块在索引文件.fdt中的起始读取位置。同样的，StartPointBlock会先进行编码再使用PackedInts（一）进行压缩处理后再写入到索引文件.fdx中。
跟NumDocsBlock一样，每处理2 << blockshift个chunk就生成一个StartPointBlock，此时还会生成StartPointMeta信息来描述编码信息，使得在读取阶段能通过StartPointMeta中的编码信息恢复成原数据StartPoint，StartPointMeta信息会被写入到索引文件.fdm中：
图16：
图16中Min、AvgInc、Offset、BitRequired为编码信息，其编码逻辑本文不会展开。另外图13中的其他字段的介绍可以阅读文章索引文件之fdx&&fdt&&fdm。
结语
至此，生成索引文件fdx&&fdt&&fdm过程介绍完毕，在随后介绍读取索引文件fdx&&fdt&&fdm文章中，我们将对比Lucene 7.5.0版本的索引文件fdx&&fdt，介绍数据结构的差异以及优化。
