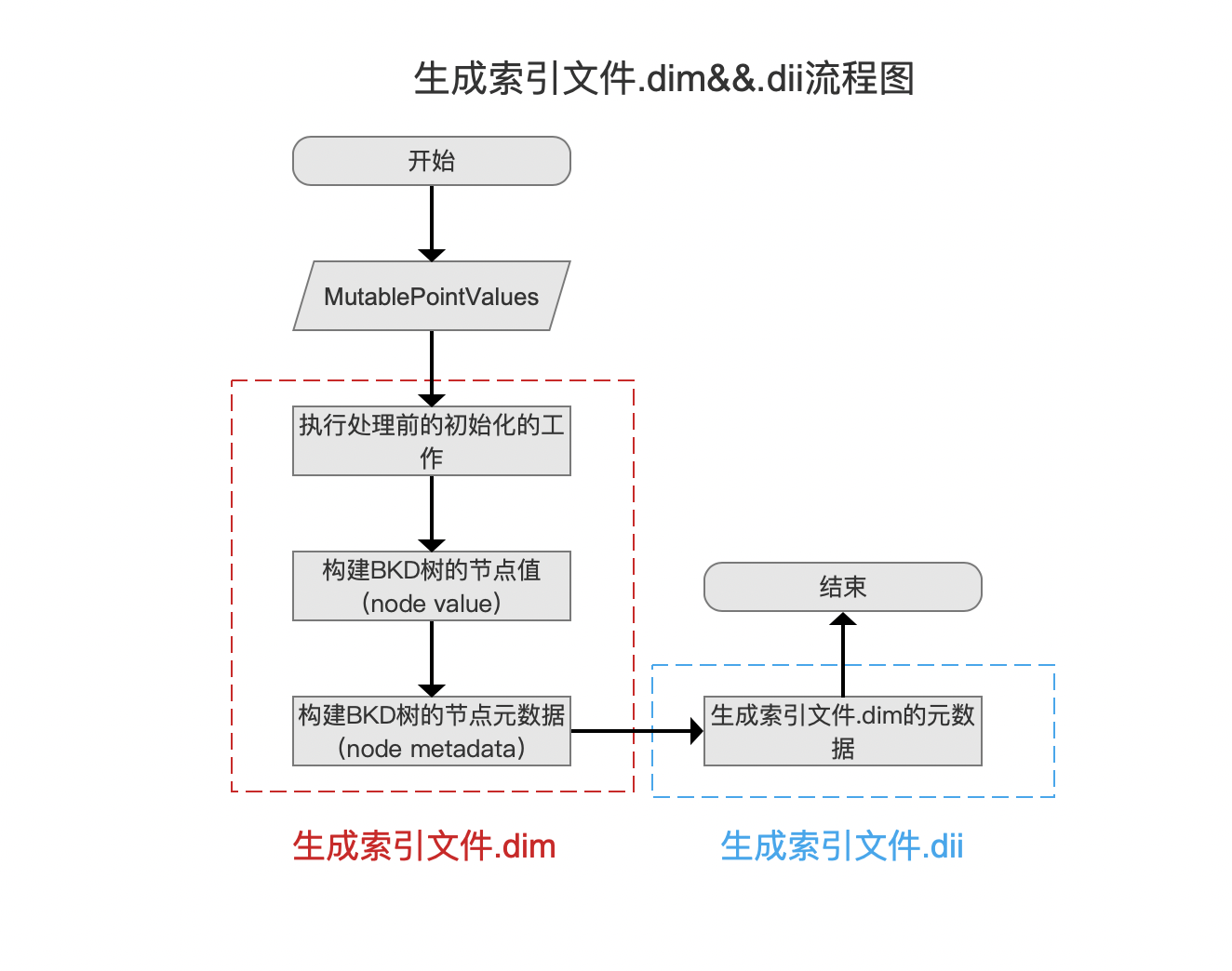

在前面的文章中，我们介绍了构建BKD树的节点值（node value）的流程，其中叶子节点的信息被写入到了索引文件.dim中，本文开始的内容将会介绍将内部节点（非叶节点）的信息写入到索引文件.dim，为了便于下文的介绍，先给出生成索引文件.dim&&.dii的流程图：
图1：
构建BKD树的节点元数据（node metadata）
在图1的流程点构建BKD树的节点元数据（node metadata）中，即将内部节点的信息写入到索引文件.dim的过程，该流程点对应的是源码 https://github.com/LuXugang/Lucene-7.5.0/blob/master/solr-8.4.0/lucene/core/src/java/org/apache/lucene/util/bkd/BKDWriter.java 中的**writeIndex(IndexOutput out, int countPerLeaf, long[] leafBlockFPs, byte[] splitPackedValues)**方法。

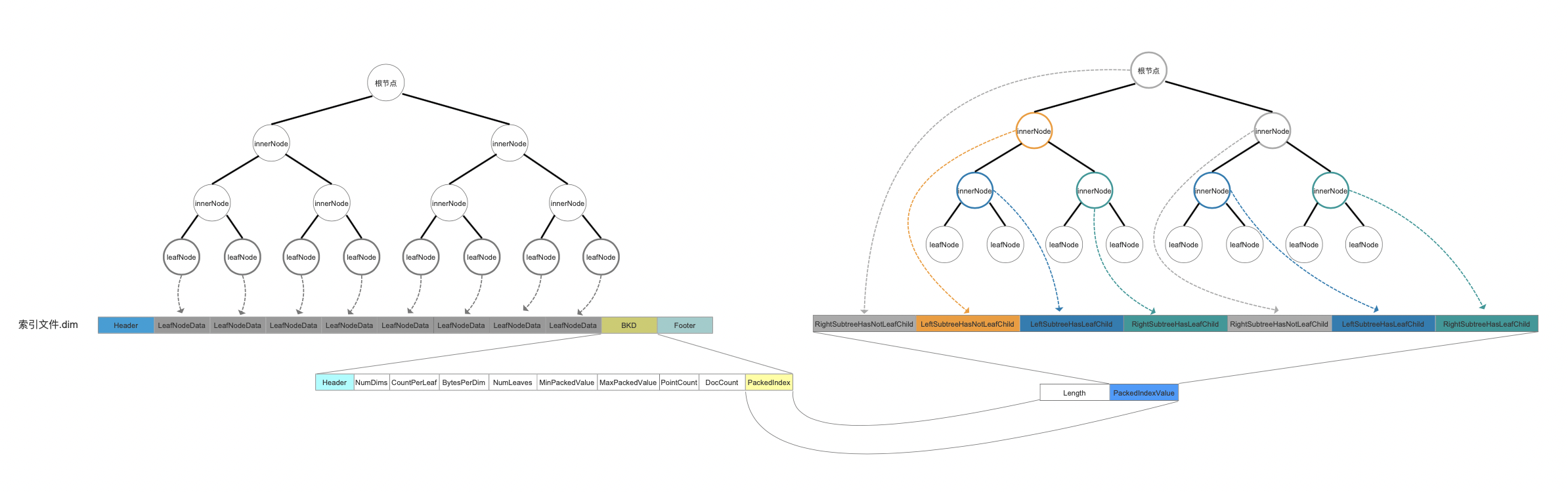

在这个方法中写入的信息即下图中的BKD字段，它对应在索引文件.dim中的位置如下所示：
图2：
图2中，所有字段的含义在文章索引文件之dim&&dii中已经介绍，我们仅挑选出某些字段来进一步的介绍。
PackedIndexValue
该字段描述的是内部节点的信息，该字段中包含的四种类型的数据结构分别描述不同类型的内部节点（非叶节点）信息：
- LeftSubtreeHasLeafChild：非叶节点的子树是叶子节点，并且它是父节点的左子树
- RightSubtreeHasLeafChild：非叶节点的子树是叶子节点，并且它是父节点的右子树
- LeftSubtreeHasNotLeafChild：非叶节点的子树不是叶子节点，并且它是父节点的左子树
- RightSubtreeHasNotLeafChild：非叶节点的子树不是叶子节点，并且它是父节点的右子树

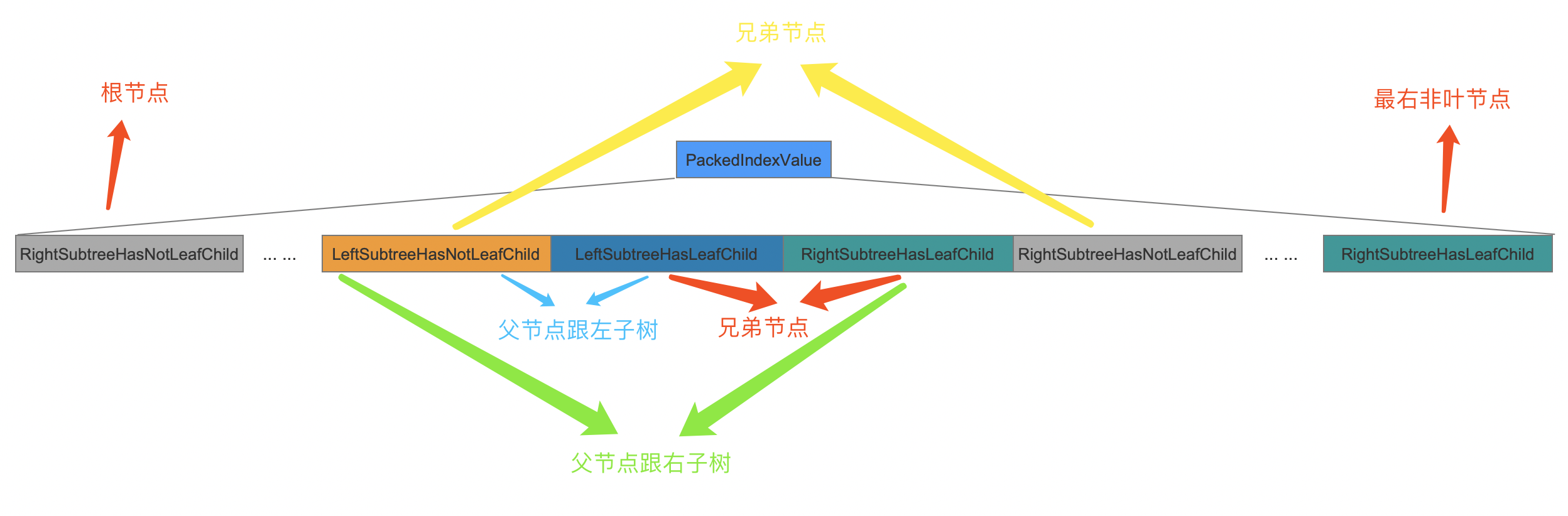

在PackedIndexValue中，非叶节点之间的关系如下所示：
图3：

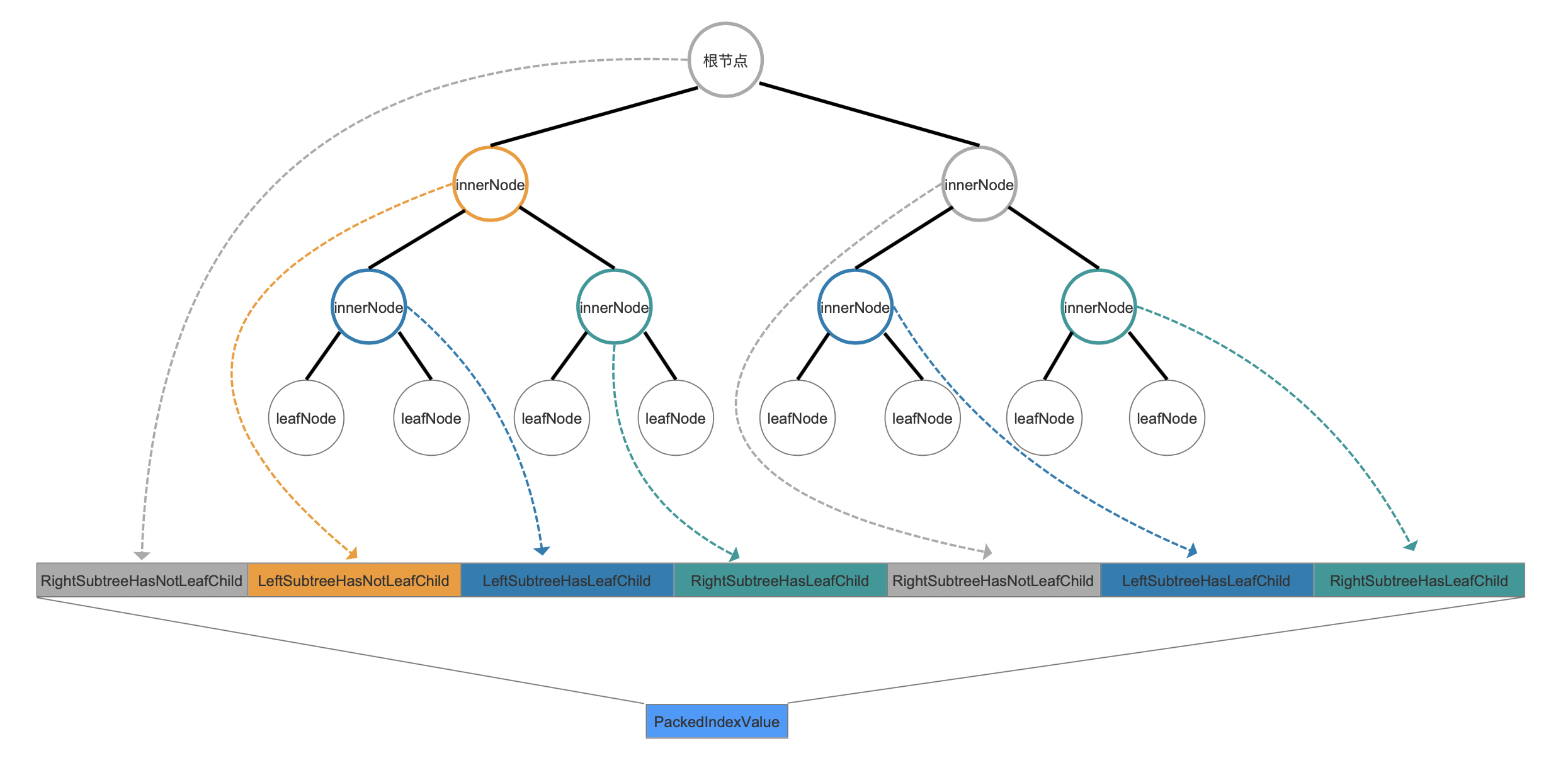

如果我们有以下的BKD树，树中的非叶节点信息对应在PackedIndexValue字段中的位置如下所示：
图4：
点击查看大图

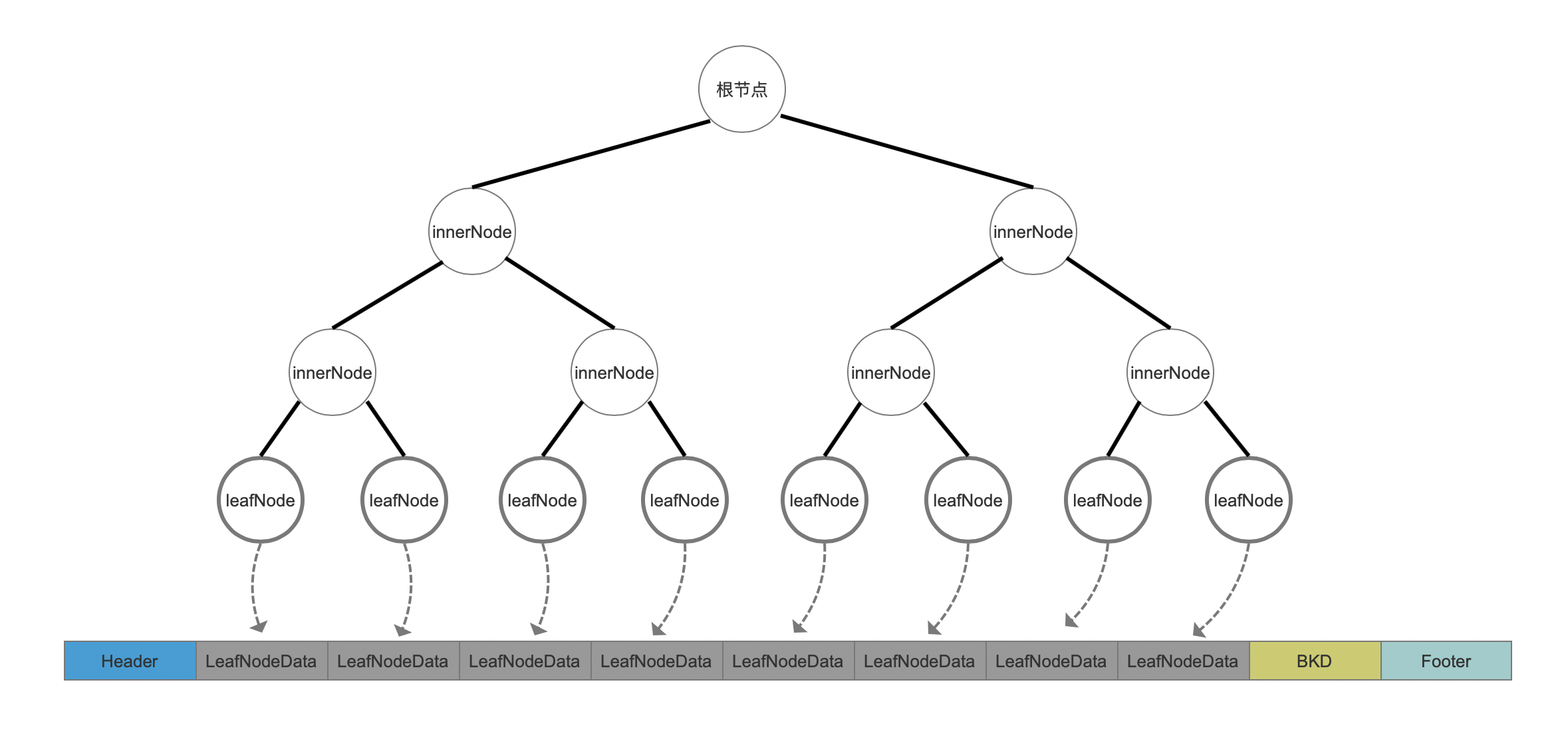

顺便给出叶子节点的信息对应在PackedIndexValue字段中的位置如下所示：
图5：
点击查看大图
篇幅不够，画图来凑：
图6：
点击查看大图
生成索引文件.dim的元数据
生成索引文件.dim的元数据的过程即生成索引文件.dii。在读取索引阶段，通过读取索引文件.dii来获得每一个点数据域的数据块（block），该block在索引文件.dim中的偏移值，如果我们在索引阶段的点数据域信息如下所示：
图7：

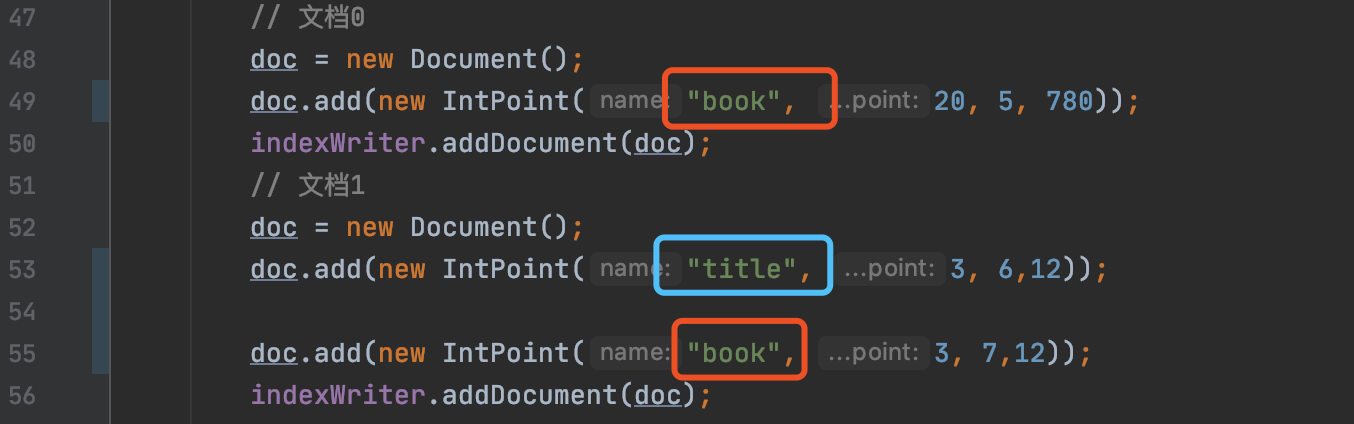

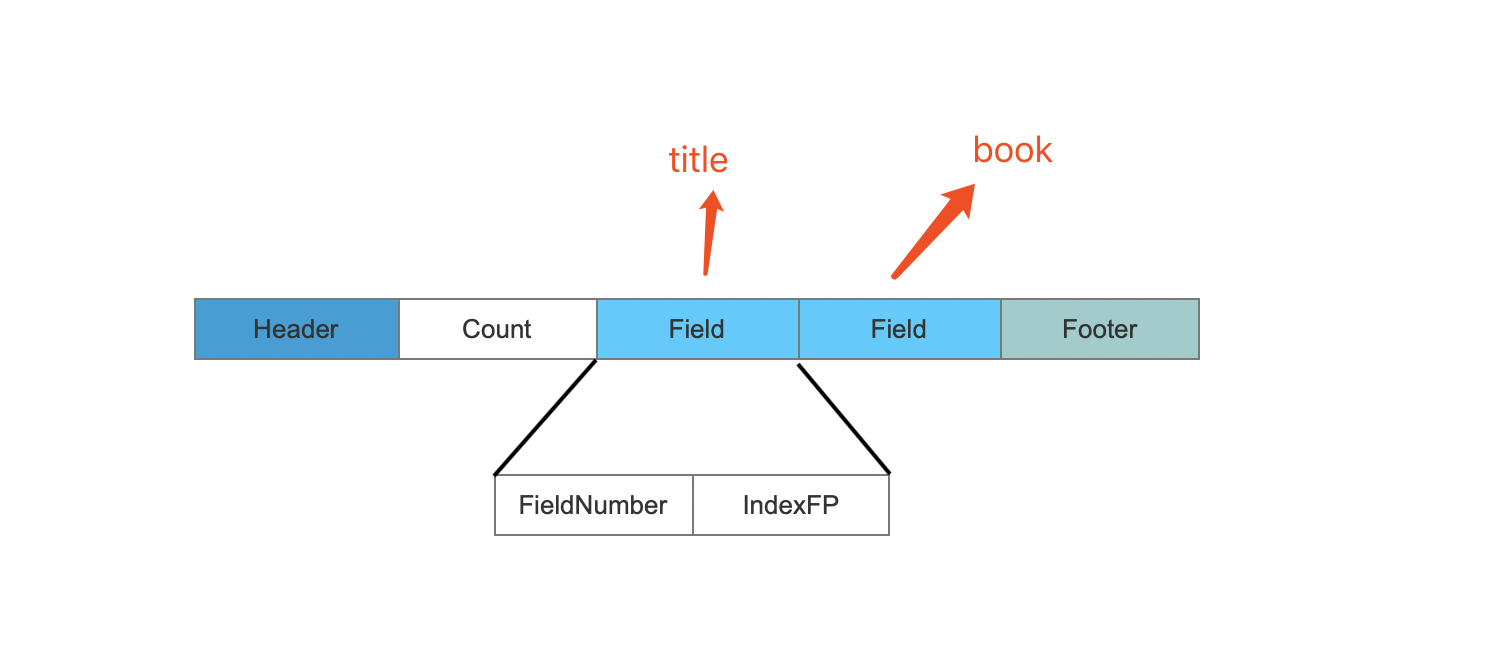

图7中，有两个点数据域，它们对应的域名分别是"book"、“tilte”，那么对应在索引文件.dii中的位置如下所示：
图8：
同样的，图8中各个字段的含义在文章索引文件之dim&&dii已经介绍，不赘述。
在读取阶段，就可以通过读取索引文件.dii的IndexFP字段找到某个点数据域在索引文件.dim中的偏移值，即读取起始位置。
至于详细的读取过程将在后续文章中介绍。
结语
至此，生成索引文件.dim&&dii的过程已经全部介绍结束，在后续的文章中，将通过数值类型的范围查询来介绍索引文件.dim&&dii的读取过程，即读取BKD树。
