索引文件的生成(五)之tim&&tip
Lu Xugang Lv6

  在前面的四篇文章中,我们介绍了生成索引文件.tim、.tip.doc.pos、.pay中.doc、.pos、.pay这三个索引文件的内容,接着我们继续图1中剩余的内容,即流程点生成索引文件.tim、.tip

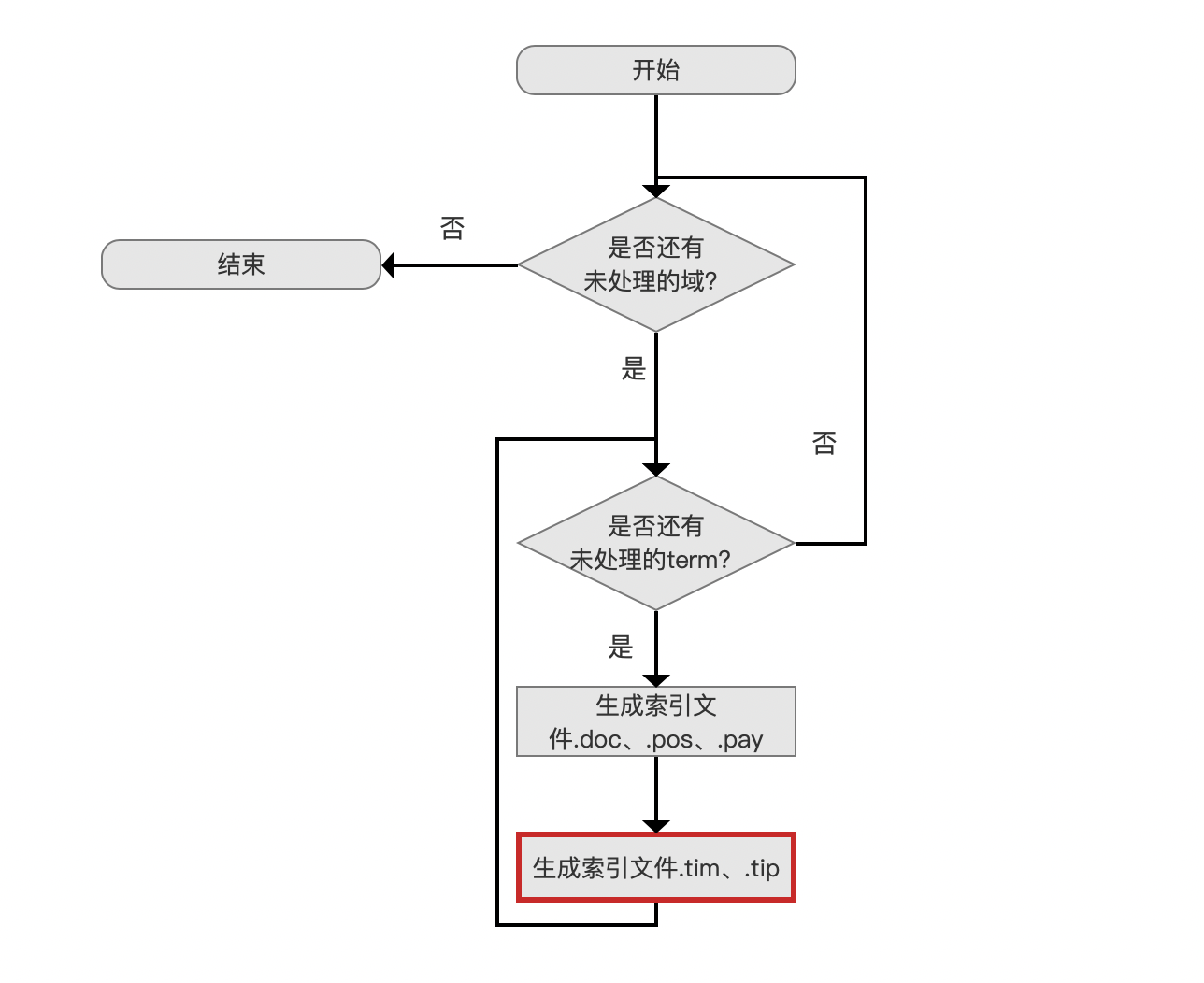

生成索引文件.tim、.tip、.doc、.pos、.pay的流程图

图1:

  对于图1的流程图的介绍,可以看文章索引文件的生成(一)之doc&&pay&&pos,我们同样以流程图的方法来介绍生成索引文件.tim、.tip的逻辑。

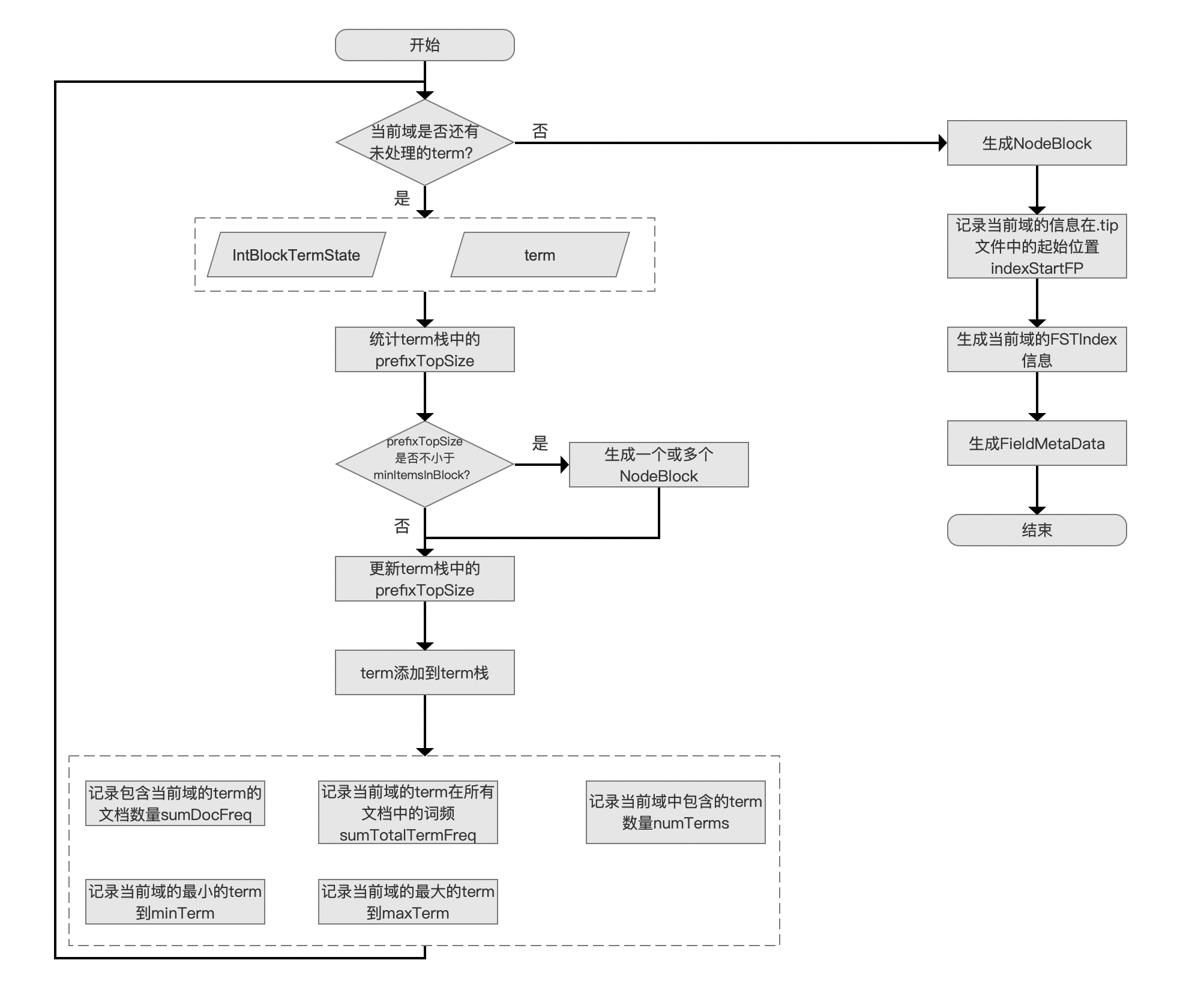

生成索引文件.tim、.tip的流程图

图2:

  图2的流程描述的是一个域生成索引文件.tim、.tip的流程图。

准备数据

图3:

  将包含当前term的文档号docId,以及在这些文档内的出现频率frequency,位置信息position、payload信息、偏移信息offset写入到索引文件.doc、.pay、.pos之后,会生成IntBlockTermState对象,该对象包含了以下的信息作为处理索引文件.tim、.tip的准备数据:

  • singletonDocID:该值如果不为-1,说明只有一篇文档包含当前term,那么singletonDocID的值为对应的文档号,singletonDocID的存在会影响索引文件的数据结构,在生成InnerNode流程点会介绍该值的影响
  • lastPosBlockOffset:如果该值为-1,说明term在所有文档中的词频没有达到128,即没有生成一个block(见文章索引文件的生成(二)),如果至少存在一个block,那么该值描述的是VIntBlocks在索引文件.pos中的起始位置,见图4
  • docStartFP:当前term的文档号docId、词频信息frequency在索引文件.doc的起始位置
  • posStartFP:当前term的位置信息position在索引文件.pos的起始位置
  • payStartFP:当前term的偏移位置offset,payload在索引文件.pay的起始位置
  • skipOffset:当前term的跳表信息在索引文件.doc的起始位置

  上述值在索引文件中的位置如下所示:

图4:

  索引文件.tim又称为 Term Dictionary,所以在读取阶段,我们是先通过读取索引文件.tim来得到在索引文件.doc、.pos、pay的信息。

  • docFreq:包含当前term的文档数量
  • totalTermFreq:当前term在所有文档中出现的词频和值

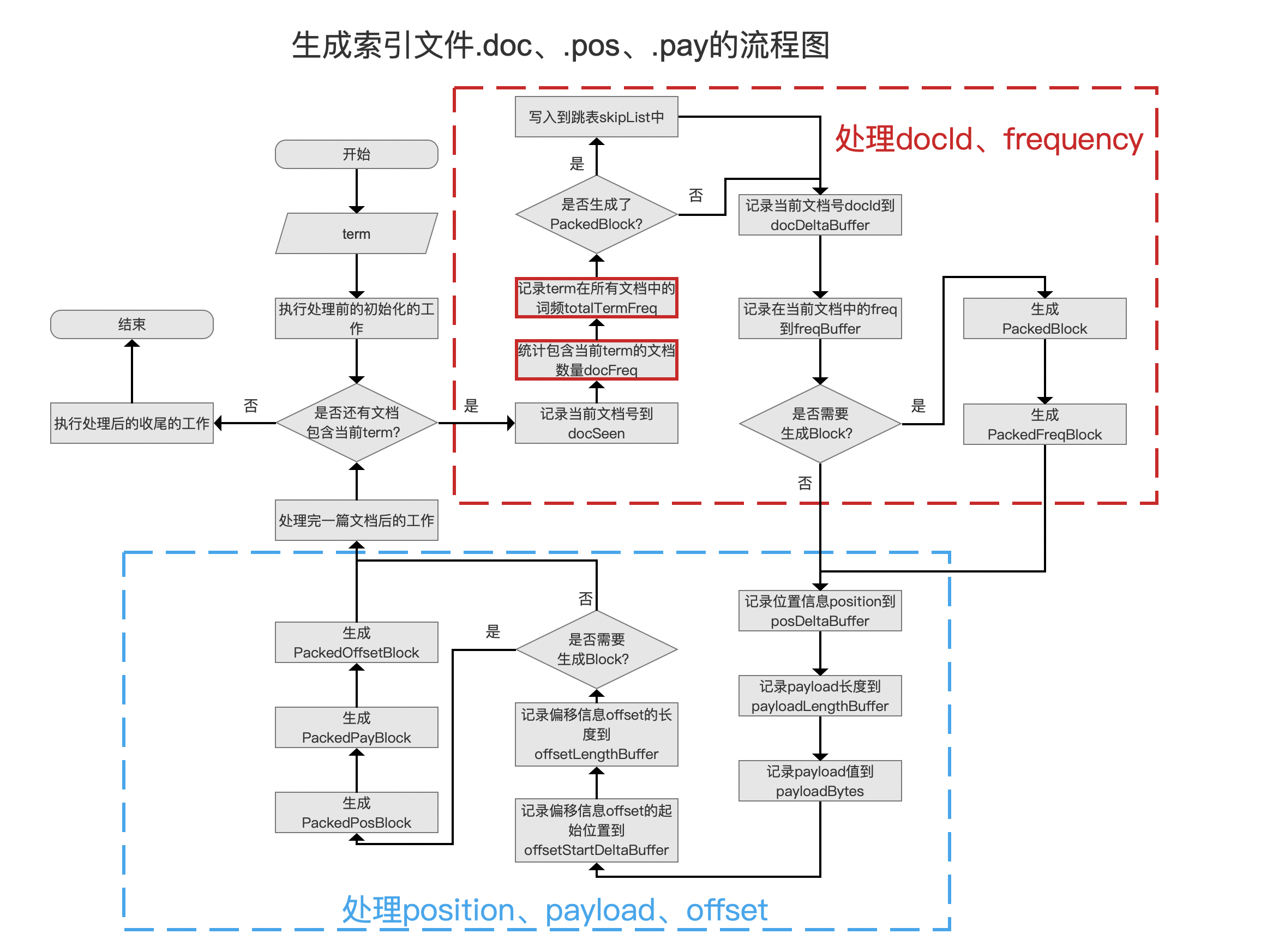

  上述的两个信息是在生成索引文件.doc、.pay、.pos的过程中记录的,其记录的时机点如下所示:

图5:

生成NodeBlock

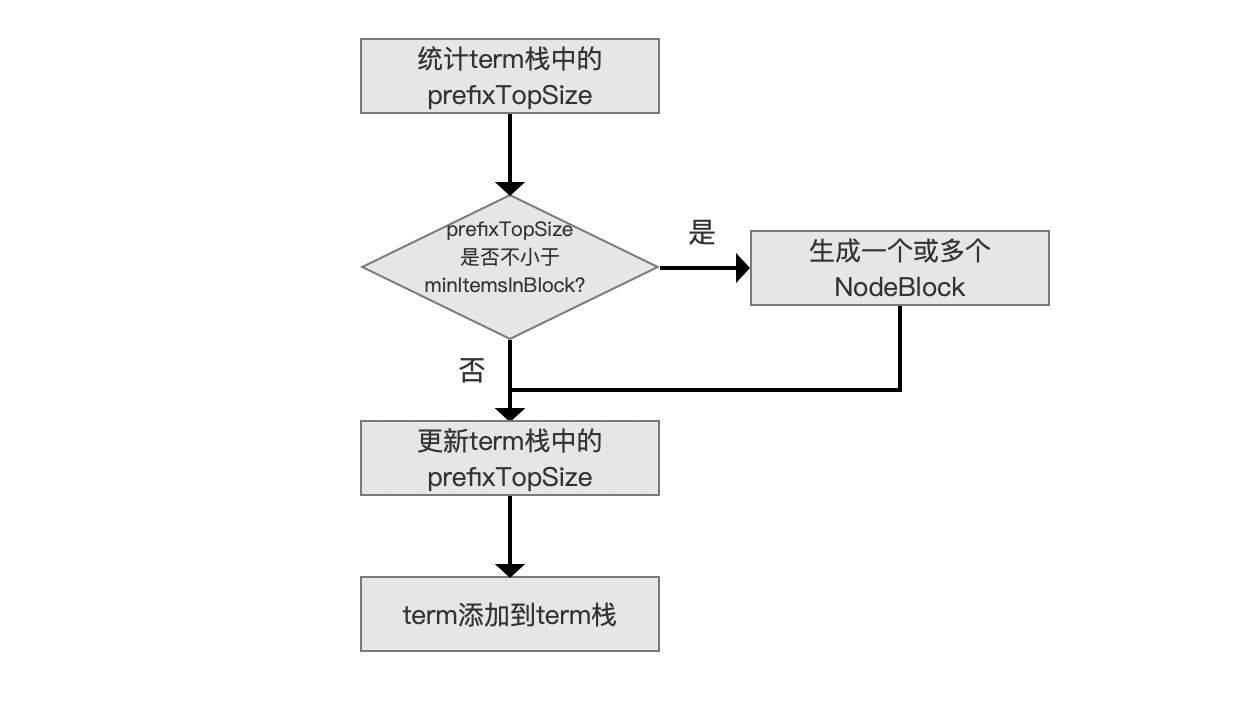

图6:

  每当处理一个新的term之前,我们先要统计term栈中的prefixTopSize

term栈跟prefixTopSize是什么

  term栈即存放term的栈,prefixTopSize是跟栈顶term有相同前缀的term数量,例如待处理的term集合如下所示:

1
term集合 = {"abc", "acc", "acd", "acea", "aceb", "acee", "acef"}

图7:

  从图7可以看出跟栈顶元素有最长相同前缀的term数量为4,前缀值为"ace",那么此时prefixTopSize的值为4,如果prefixTopSize超过minItemsInBlock,那么就生成一个NodeBlock。

minItemsInBlock是什么

  minItemsInBlock是一个Lucene中的默认建议值(Suggested default value),默认值为25,它描述了至少有minItemsInBlock个有相同前缀的term才能生成一个NodeBlock。

  如果minItemsInBlock的值为5,在图7中,由于prefixTopSize的值为4,所以不能生成一个NodeBlock,那么就执行更新term栈中的prefixTopSize的流程点。

如何更新term栈中的prefixTopSize

  根据新的term来更新term栈中的prefixTopSize。我们用两种情况来介绍其更新过程。

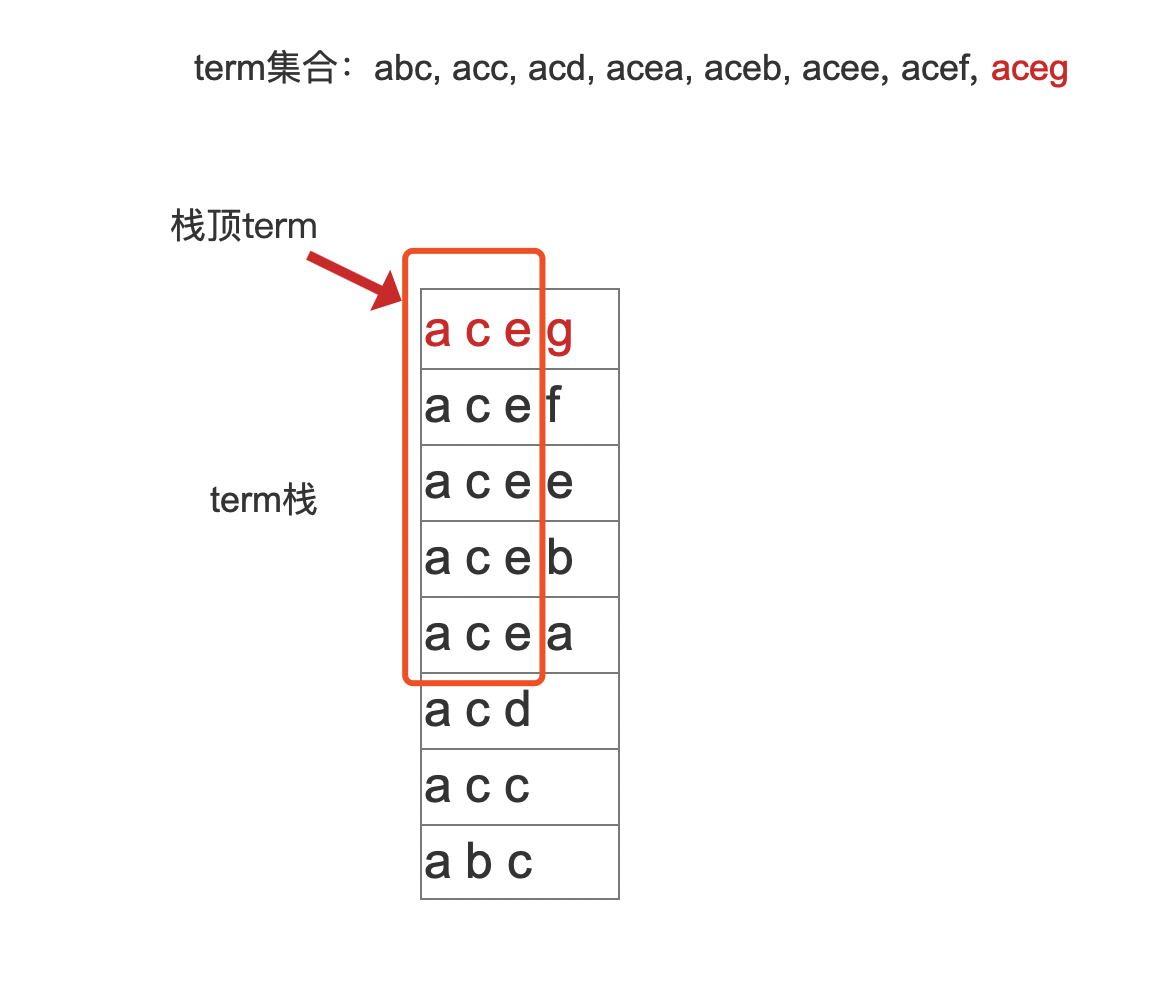

  • 如果新的term为"aceg",那么将"aceg"添加到term栈以后如下图所示:

图8:

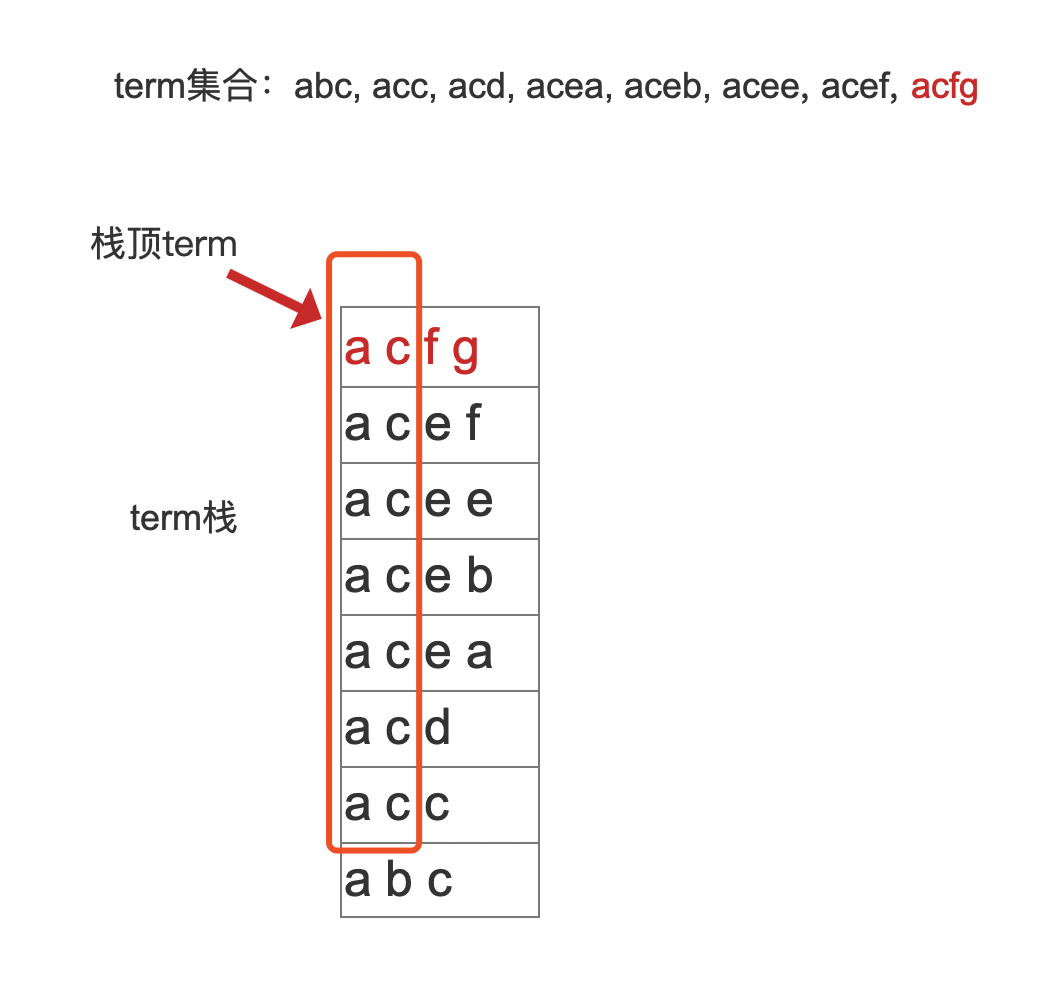

  • 如果新的term为"acfg",那么将"acfg"添加到term栈以后如下图所示:

图9:

为什么是生成一个或多个NodeBlock

  前面我们说到term栈就是存放term的栈,这种说法只是为了便于介绍上文中的内容,term栈里面实际存放了两种类型的信息,在源码中的对应的变量名如下所示,另外term栈在源码中对应的是pending链表:

  • PendingTerm:该值代表了一个term包含的信息
  • PendingBlock:该值代表的是具有相同前缀的term集合包含的信息

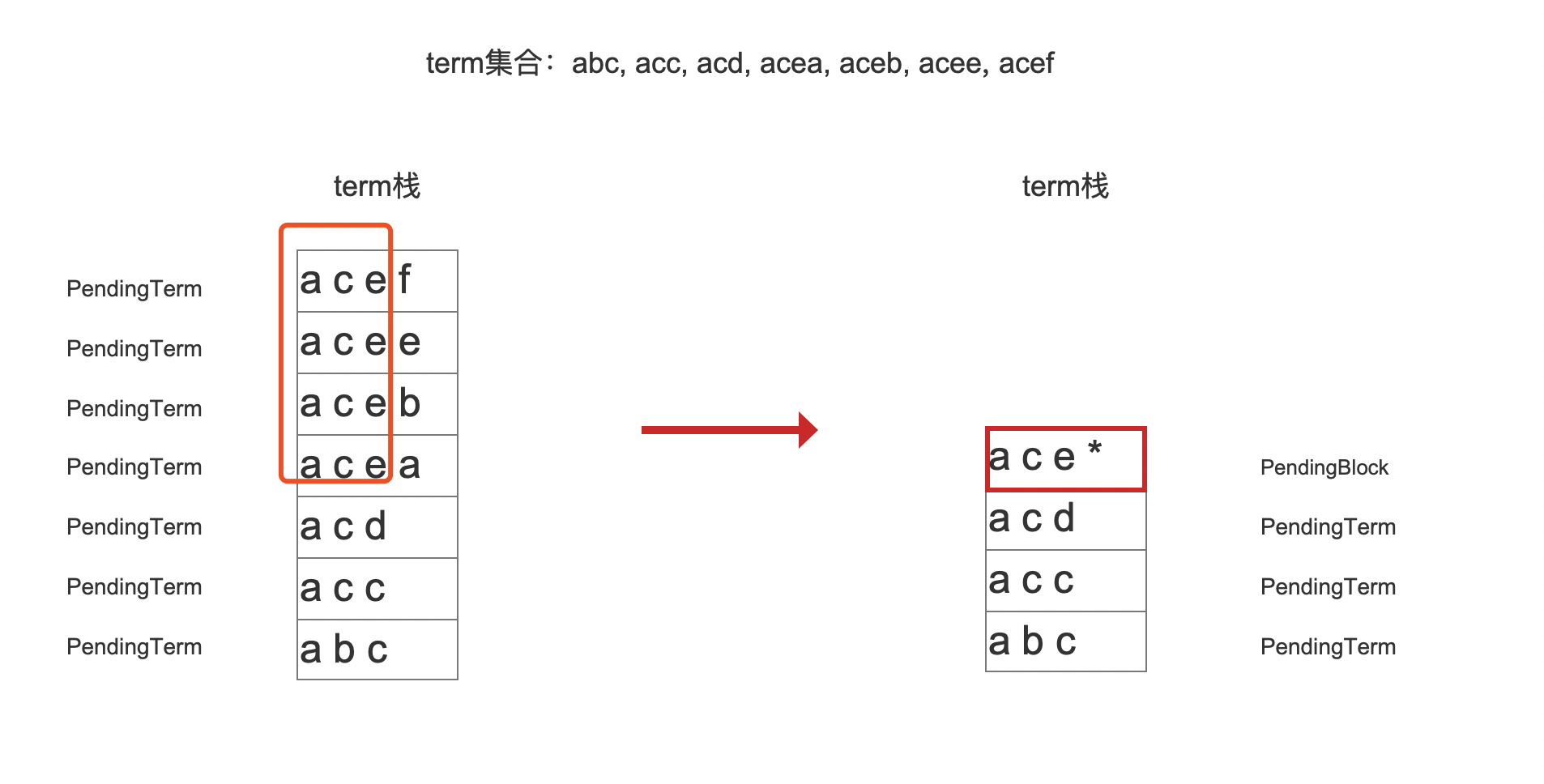

  我们另minItemsInBlock的值为3(强调的是上文中minItemsInBlock的值为5),我们以图7为例,如果我们插入一个新的term,例如“ba”,由于此时prefixTopSize的值为4,那么就可以将"acea", “aceb”, “acee”, "acef"这四个term的信息生成一个NodeBlock,生成NodeBlock的过程将在下一篇文章介绍,在这里我们只需要知道在生成NodeBlock之后,它就会生成一个以"ace"为前缀的PendingBlock,并且会添加到term栈中,如下所示:

图10:

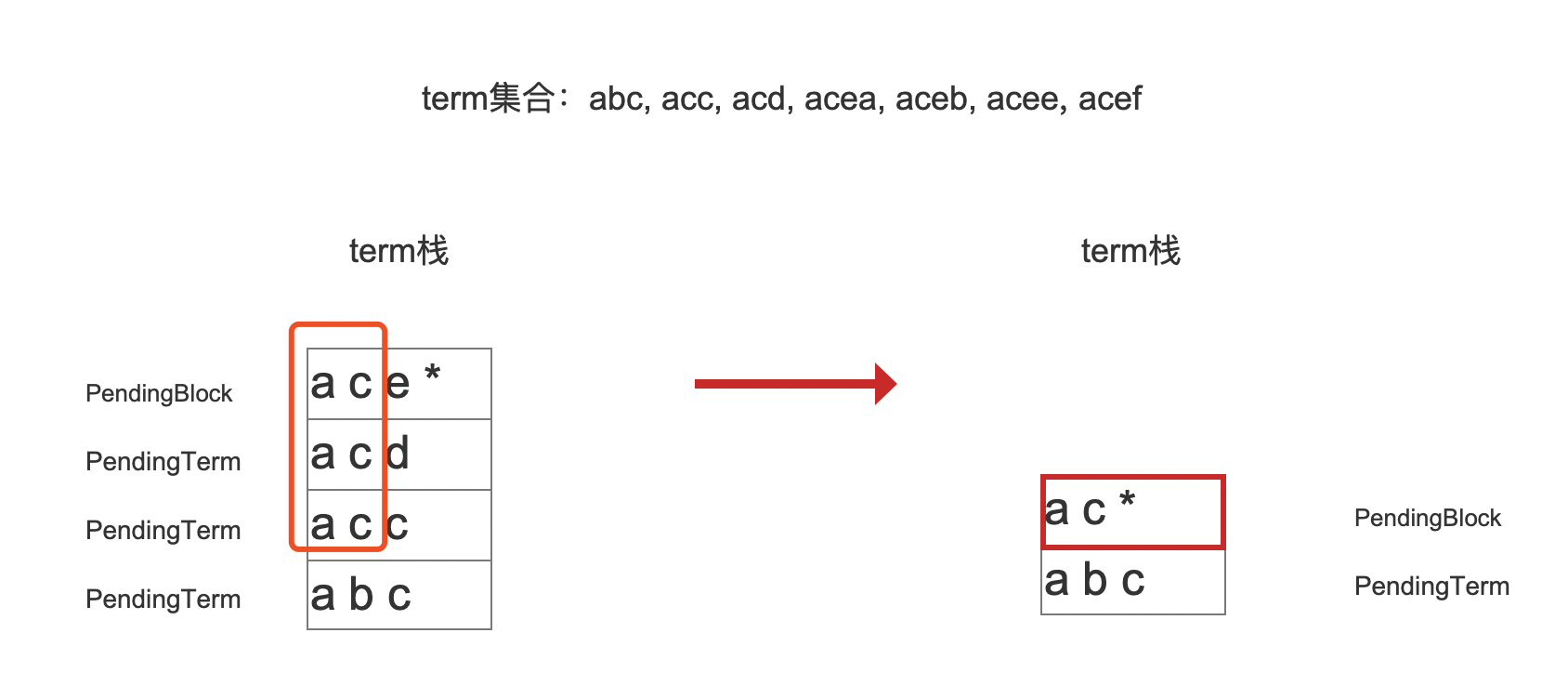

  由图10可,在生成以"ace"为前缀的NodeBlock之后,还可以生成以"ac"为前缀的NodeBlock,如下所示:

图11:

  图10、图11生成NodeBlock的条件的判断逻辑是这样的:

  • 计算当前栈顶term的长度i
  • 计算出新term跟当前栈顶term的相同前缀个数pos
  • 如果栈顶term的相同前缀为n的prefixTopSize不小于minItemsInBlock,那么就生成一个NodeBlock,其中n的取值范围是(pos, i)

  图10的例子中,栈顶term(”acef“)的长度 i = 4,新term为"ba",跟栈顶term没有相同前缀,所以pos = 0,栈顶元素term的相同前缀n的取值范围为(0, 4),当n=3(前缀为"ace")时,此时的prefixTopSize为4,那么就可以生成一个block,即图10的内容;当n=2(前缀为"ac")时,prefixTopSize为3,那么就可以生成一个block,即图11的内容;当n=1(前缀为"a")时,prefixTopSize为2,由于小于minItemsInBlock,故不能生成一个PendingBlock。

结语

  图6的流程图对应的是源码 https://github.com/LuXugang/Lucene-7.5.0/blob/master/solr-7.5.0/lucene/core/src/java/org/apache/lucene/codecs/blocktree/BlockTreeTermsWriter.java 中的pushTerm()方法,感兴趣的同学可以结合源码理解。

点击下载附件
