SortedSetDocValues(Lucene 7.5.0)
Lu Xugang Lv6

SortedNumericDocValues的索引结构跟SortedDocValues几乎是一致的,所以本文不会赘述跟SortedDocValues相同部分的内容,只介绍不同的部分数据结构。两种DocValue的最常用的使用场景就是对搜索结果进行排序,使用SortedSetDocValues相比较SortedDocValues的优点在于,一篇文档中可以设置多个相同域名不同域值的SortedSetDocValuesField,而SortedDocValues在一篇文档中只允许有一个相同域名的域。因此我们可以在不更改现有索引的情况下,只修改搜索的条件(更改Sort对象)就可以获得不同的排序结果,在后面介绍facet的文章中会详细介绍SortedSetDocValues的应用。

数据结构

dvd

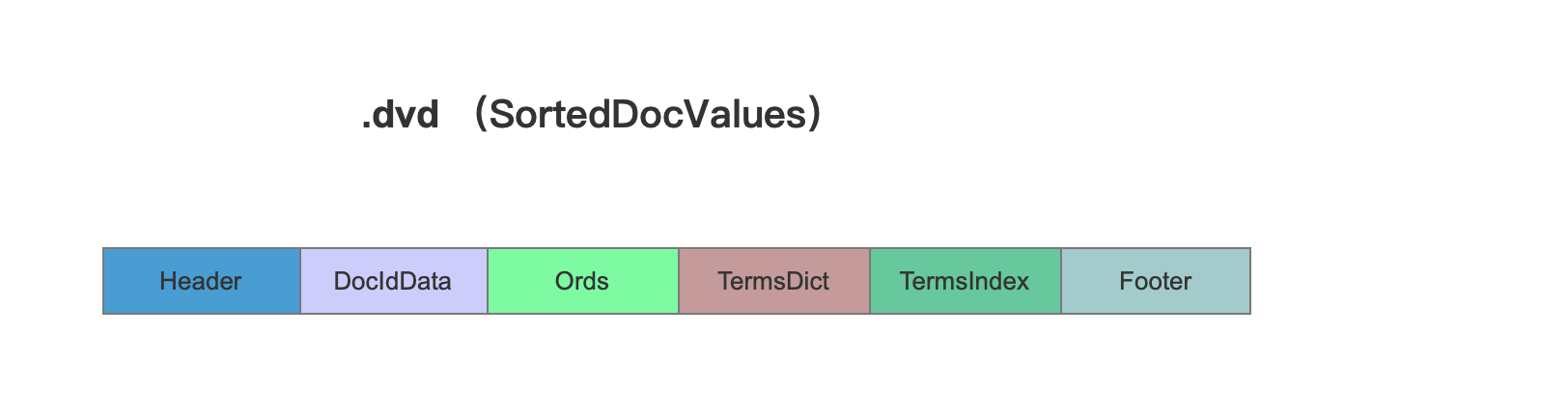

先给出SortedDocValues的.dvm文件的数据结构。
图1:

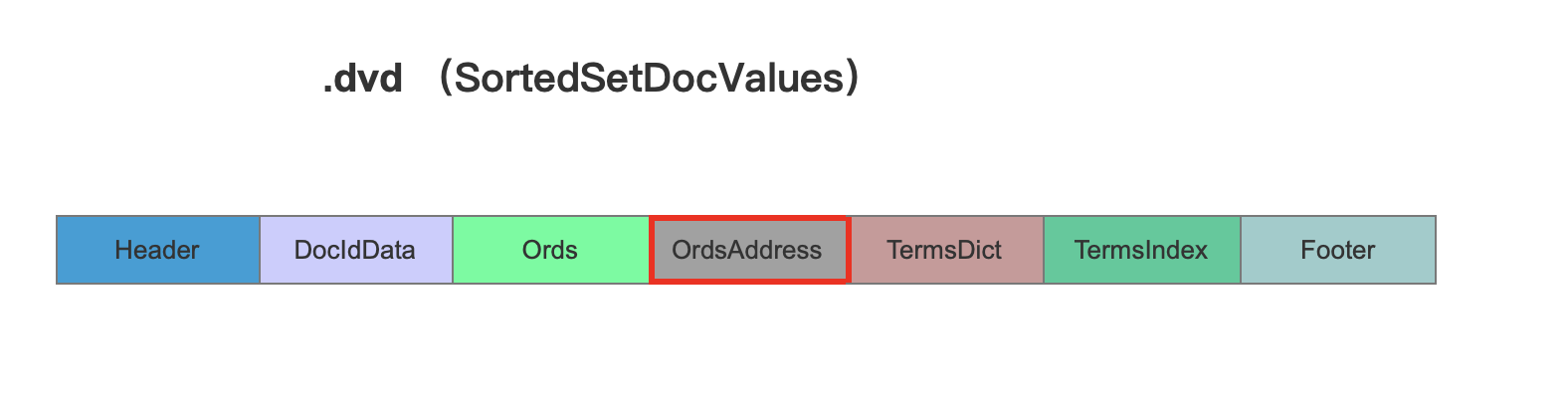

再给出SortedSetDocValues的.dvm文件的数据结构。
图2:

两个DocValues的TermsDict、TermsIndex部分的数据结构是一模一样的,因为源码中他们实际调用的是同一个方法来写入这两块的数据,另外DocIdData的数据结构也是一样的。下面介绍不同之处OrdsAddress。

OrdsAddress

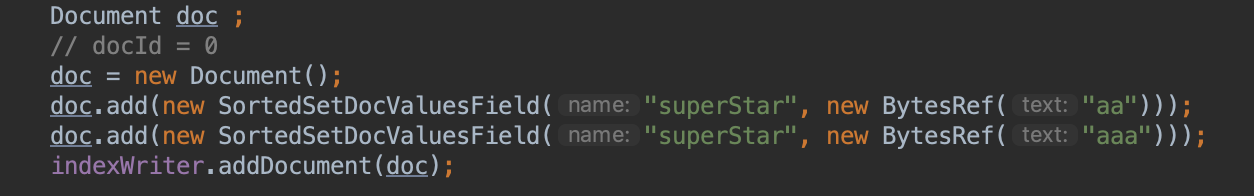

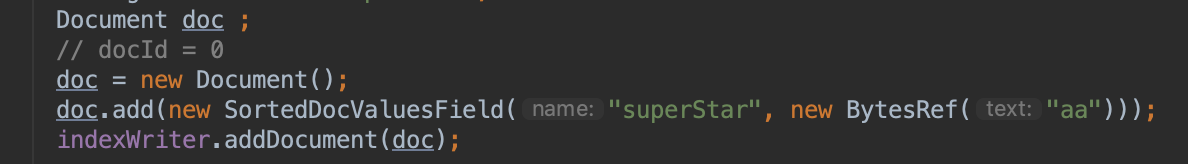

在上文中提到,索引阶段使用SortedSetDocValues的话,一篇文档中可以有多个相同域名不同域值的SortedSetDocValuesField,而SortedDocValues只能有一个相同域名的SortedDocValuesFIeld,如下图所示。
图3:

图4:

SortedDocValues中的Ords字段,一个ord信息对应一篇文档的域值,而在SortedSetDocValues中多个ord信息对应一篇文档的多个域值,由于所有的ord都存放在Ords中,所以需要OrdsAddress,使得在读取阶段能使每一篇文档获得对应的所有ord值。

1
OrdsAddress的值使用了DirectMonotonicWriter类进行了 趋势分解操作,然后使用PackedInts进行了压缩存储。DirectMonotonicWriter中的趋势分解的目的是尽可能减少空间的使用,它用来将 单调递增的整数序列(monotonically-increasing sequences of integers)进行平缓操作,使得在使用PackedInts进行压缩存储时,每一个数值能使用最少的固定bit位存储。

这里不赘述DirectMonotonicWriter中的趋势分解过程,可以看我的源码注释来理解这个过程:[https://github.com/luxugang/Lucene-7.5.0/blob/master/solr-7.5.0/lucene/core/src/java/org/apache/lucene/util/packed/DirectMonotonicWriter.java]。
如果在索引阶段,每一篇文档的最多只有一个SortedSetDocValuesField,那么生成的.dvd索引结构跟SortedDocValues就是一样。可以理解为SortedSetDocValuesField退化成了SortedDocValuesField

dvm

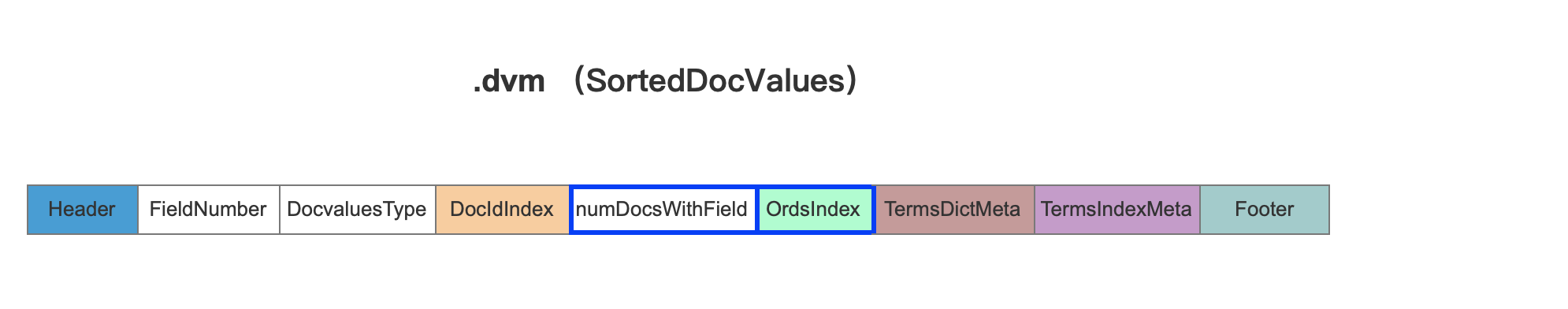

先给出SortedDocValues的.dvm文件的数据结构。
图5:

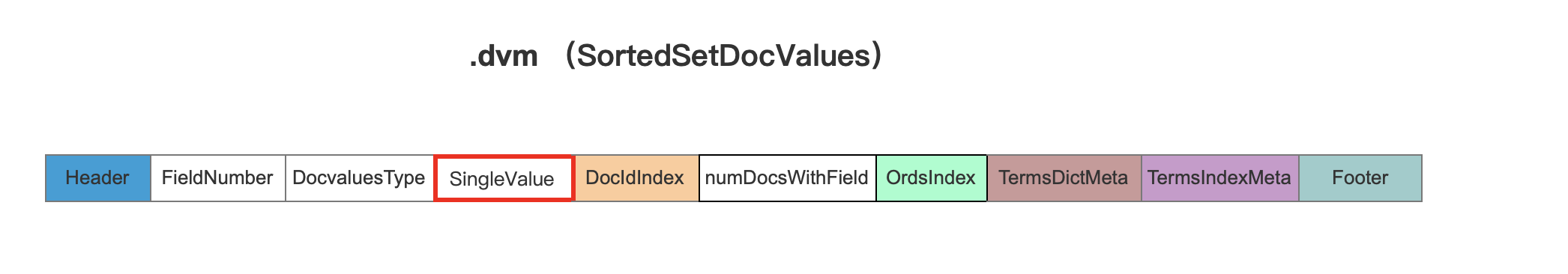

再给出SortedSetDocValues的.dvm文件的数据结构。
图6:

从上面两张图可以看出,SortedSetDocValues的.dvm数据结构多出了SingleValue、OrdsAddressMeta两块数据,用红色框标出,另外OrdsIndex跟numDocsWithField两块的数据位置互换了一下。

SingleValue

1
SingleValue描述了是否在索引阶段,每篇文档是否最多包含一个SortedSetDocValuesField,如果是的话,那么.dvm的剩余数据结构跟SortedDocValues是一致的

图7:

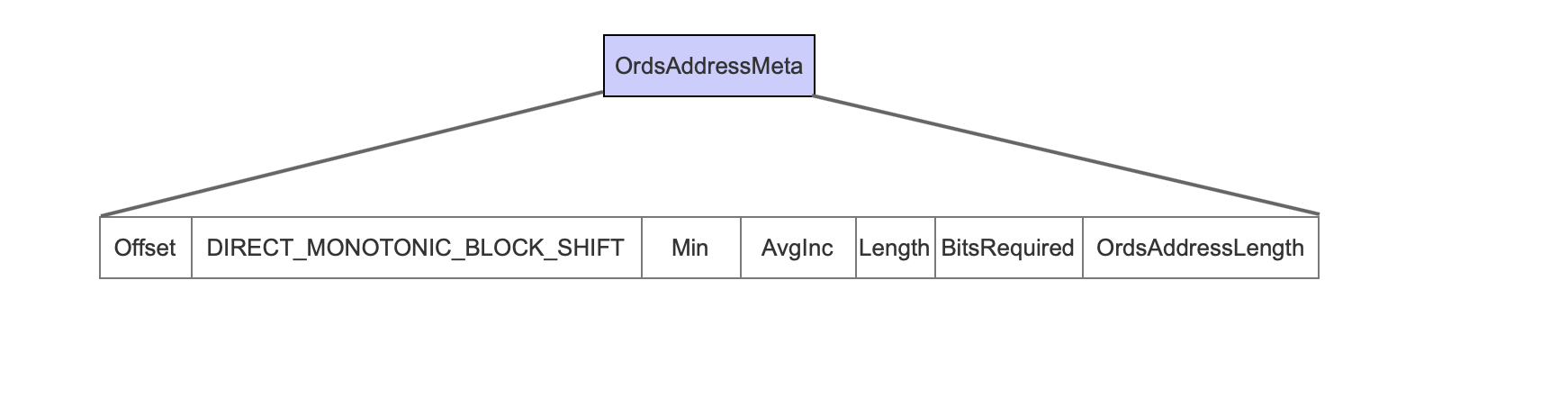

OrdsAddressMeta

图8:

Offset

1
OrdsAddress数据段在.dvd文件的开始位置。

DIRECT_MONOTONIC_BLOCK_SHIFT

1
DIRECT_MONOTONIC_BLOCK_SHIFT用来在初始化byte buffer[]的大小,buffer数组用来存放每一篇文档OrdsAddress。

Min

1
记录一个最小值,在读取阶段用于解码。Min的含义请看我的源码注释。

AvgInc

1
记录一个AvgInc,在读取阶段用于解码。AvgInc的含义请看我的源码注释。

Length

1
在SortedSetDocValues使用DirectMonotonicWriter的场景中,该值永远为0,不解释。

BitsRequired

1
经过DirectMonotonicWriter的数据平缓操作后,每个数据需要的固定bit位个数。

OrdsAddressLength

1
OrdsAddress数据段在.dvd文件的数据长度。

OrdsAddressLength结合Offset,就可以确定OrdsAddress在.dvd文件中的数据区间。

结语

由于SortedSetDocValues与SortedDocValues的索引文件数据结构非常类似,所以本篇介绍篇幅很小。所以先了解SortedDocValues的数据结构后,那么SortedSetDocValues的数据结构就是一目了然的。
