当设置了TermVector的域生成了倒排表以后，将文档的词向量信息写到.tvx（vector_index）跟.tvd（vector_data）文件中。
数据结构
.tvd
图1：
PackedIntsVersion
PackedIntsVersion描述了压缩使用的方式，当前版本中是VERSION_MONOTONIC_WITHOUT_ZIGZAG。
ChunkSize
ChunkSize用来在压缩存储域值信息的方式，后面会详细介绍。
Chunk

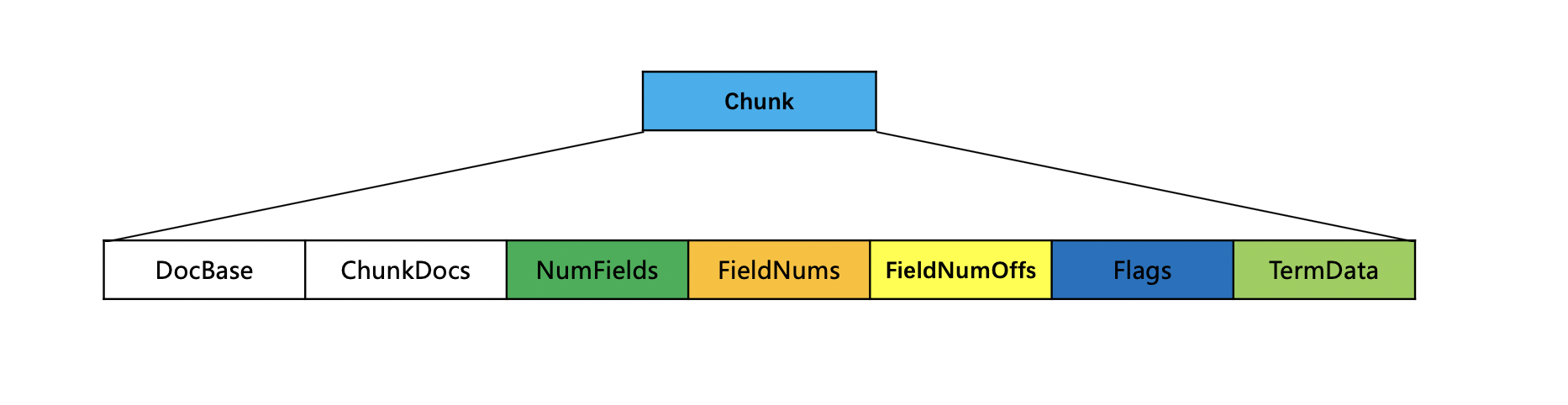

图2：
在文档数达到128篇之前，如果这些文档中的所有存储域的域值长度达到4096，或者文档数达到128篇，那么就使得这些文档的信息生成一个Chunk。
DocBase
DocBase是chunk中第一个文档的文档号。
ChunkDocs
chunk中包含的文档个数。
NumFields
NumFields记录了每篇文档中需要记录词向量的域的数量，根据chunk中的个文档数chunkDocs，分为不同的情况：
chunkDocs == 1

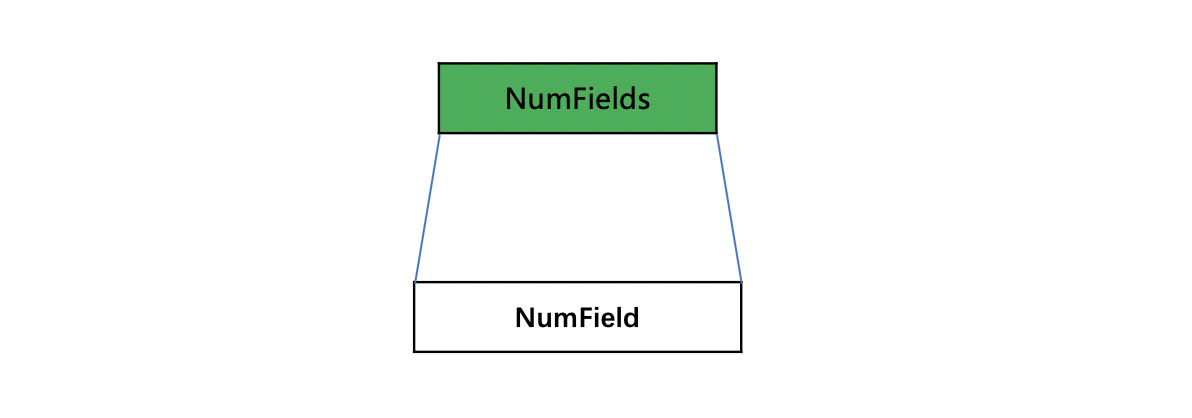

图3：
直接记录该篇文档中需要记录词向量的域的数量。
chunkDocs ≥ 1

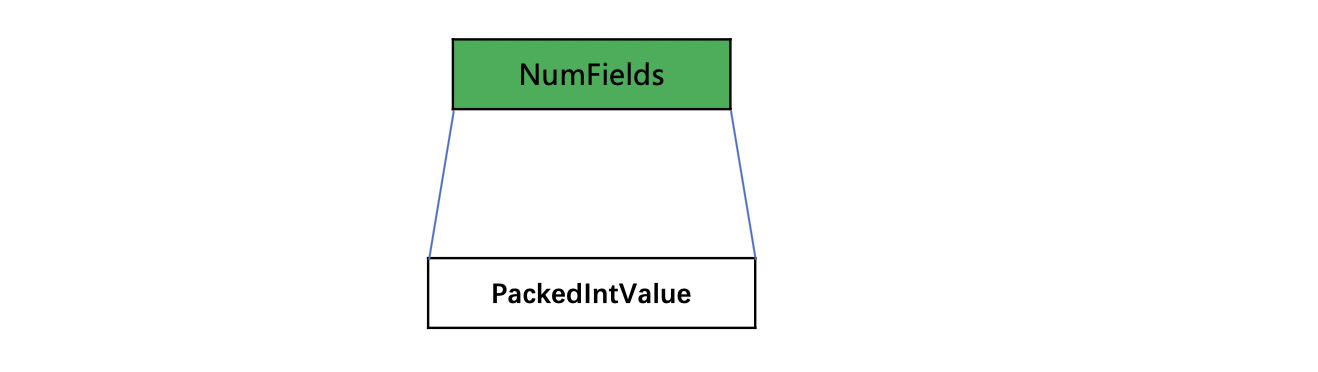

图4：
记录chunk中的每一篇文档中需要记录词向量的域的数量，使用[PackedInts](https://www.amazingkoala.com.cn/Lucene/yasuocunchu/2019/1217/PackedInts（一）存储。
FieldNums
FieldNums中存储当前chunk中需要记录词向量的域的种类，根据域的编号来获得域的种类，根据域的种类个数分为不用的情况：
(域的种类 - 1) ≤ 7

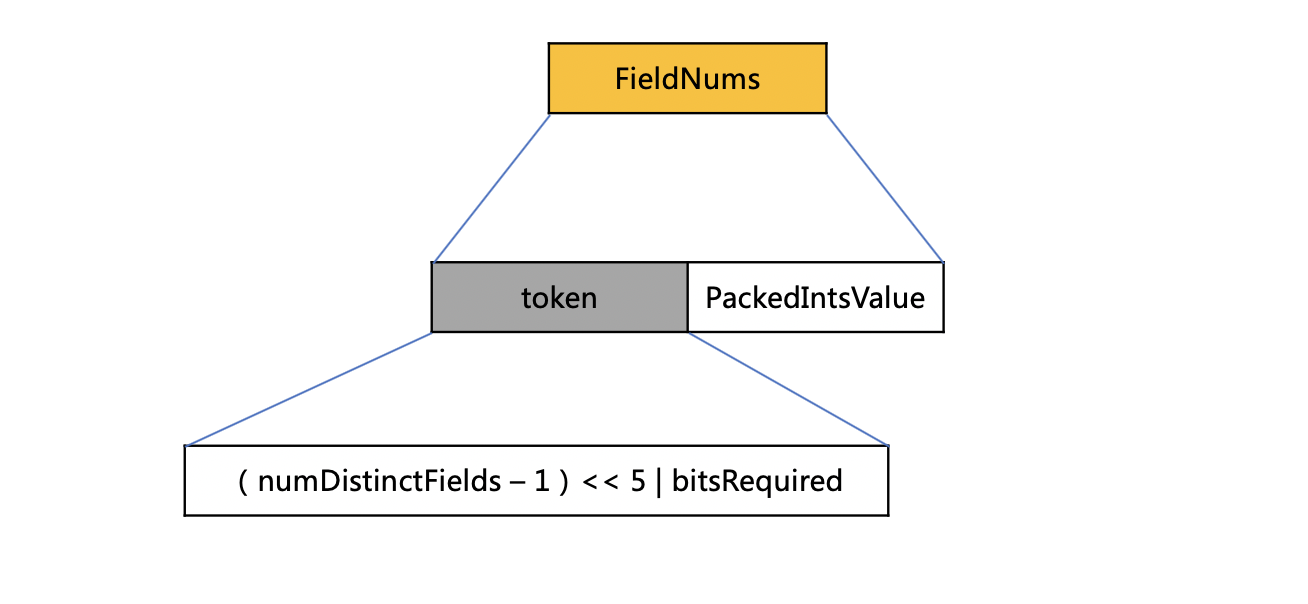

图5：
token
token是一个组合值，并且大小是一个字节：
- numDistinctFields：当前chunk中需要记录词向量的域的种类
- bitsRequired：存储每个域的编号（最大值，因为使用了固定位数按位存储）需要的bit数量
- 左移5位描述了bitsRequired最多可以是31
- 由于一个字节的低五位被用来描述bitsRequired，所以还剩余3个bit可以用来表示numDistinctFields，所以numDistinctFields的值小于等于7时可以跟bitsRequired使用一个字节存储。
PackedIntsValue
把所有的域的编号用PackedInts存储。
(域的种类 - 1) > 7

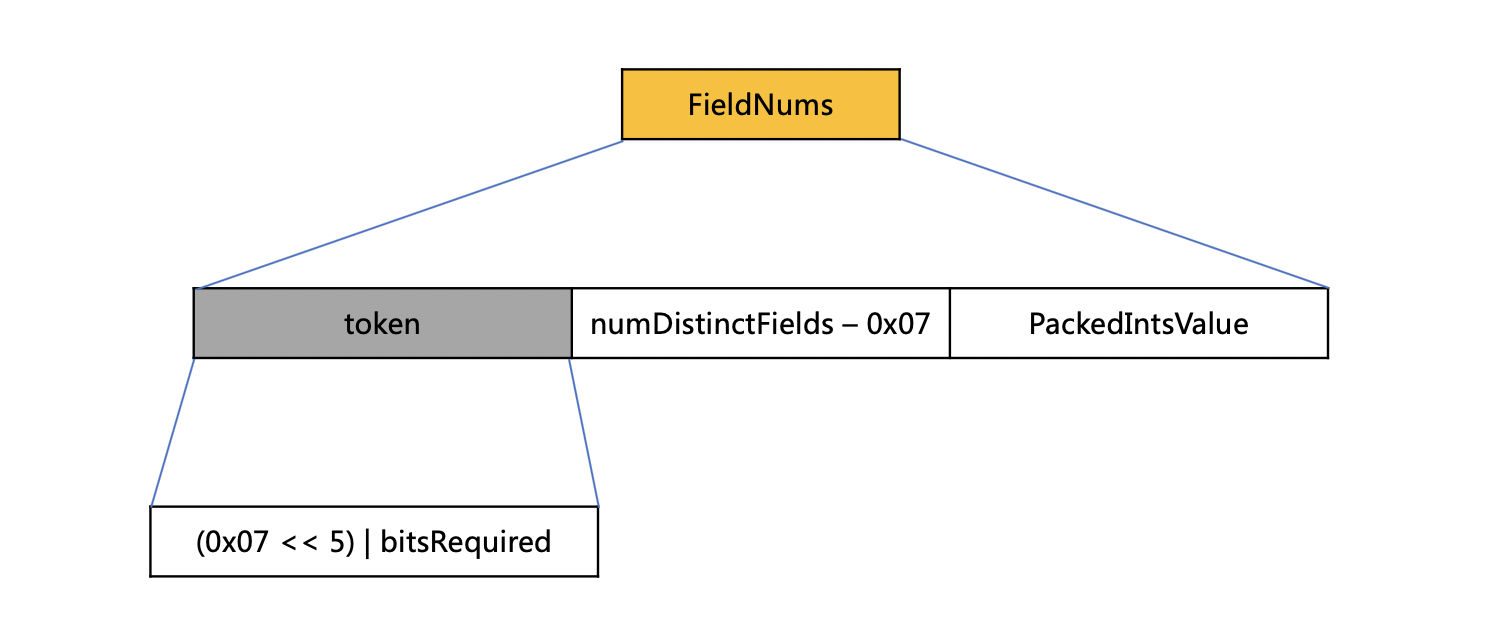

图6：
token
token是一个组合值，并且大小是一个字节：
- bitsRequired：存储每一个域的编号需要最少bit位个数
- 由于numDistinctFields的值大于7，那么在token的高三位用来描述numDistinctFields一部分值，即7，低5位用来描述bitsRequired
- numDistinctFields - 0x07：存储剩余的差值，例如假设numDistinctFields的值为13，那么7存储在token中、6存储在当前字段
FieldNumOffs

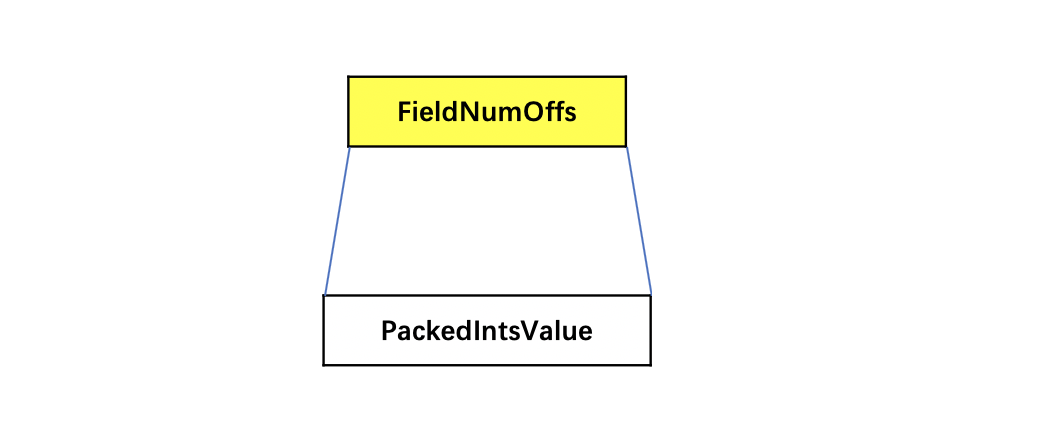

图7：
FieldNumOffs中存放了chunk中每一篇文档包含的所有域的编号的索引，并且使用PackedInts存储，该索引其实就是fieldNums[]数组的下标值，fieldNums[]数组的数组元素是chunk中的域的编号，数组元素个数是域的种类。通过这种方式使得不直接存储域的编号，因为域的编号可能跨度很大，由于使用固定位数按位存储，每个域的编号占用的bit数量取决编号最大的，那会导致较大的存储空间，而存储下标值就缓解这个问题。

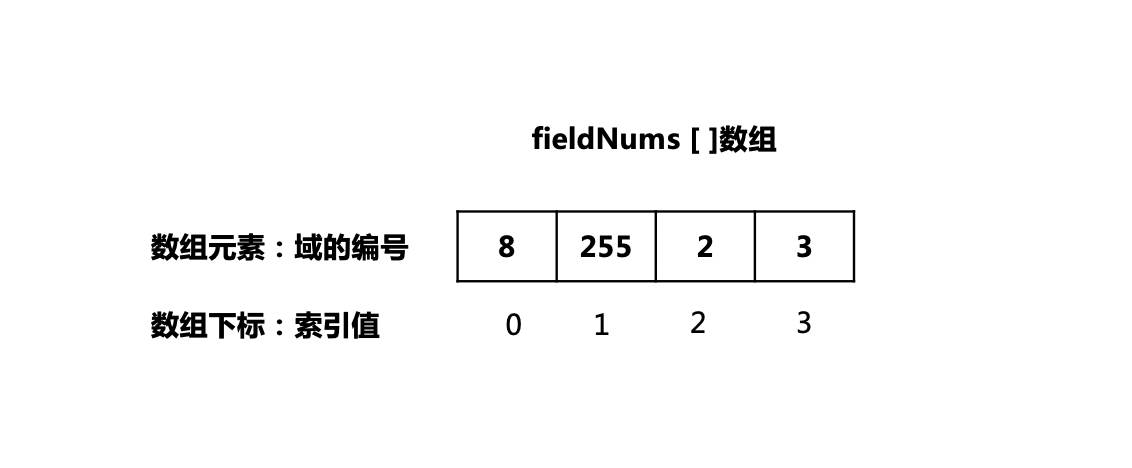

图8：
上图中有4个域的编号，如果直接存储域的编号，其中域的编号最大值为255，即需要8个bit，由于存在4个域的编号，故需要 8 *4 = 32个bit。若值存储索引值，那么需要 1 (0) + 1 (1) + 2 (2) + 2 (3) = 6个bit位。
Flags
Flags用来描述域是否存放位置position、偏移offset、负载payload信息，flag的值可以是下面3个值的组合：
- 0x01：包含位置position信息
- 0x02：包含偏移offset信息
- 0x04：包含负载payload信息
比如说 flag = 3，二进制即0b00000011，即包含位置跟偏移信息。
根据相同域名在不同的文档中是否有相同的Flag分为不同的情况：
相同的域名有相同的flag

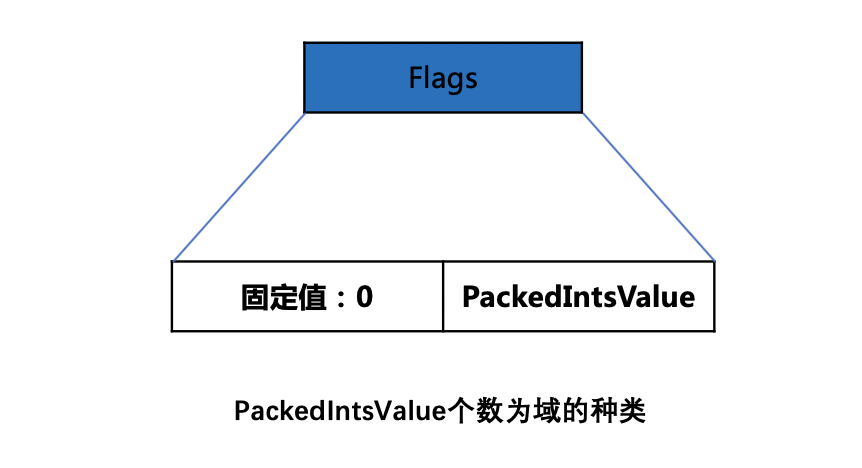

图9：
对于某个记录词向量的域名来说，无论它在哪个文档中都记录相同的flag信息，所以只要每种域名记录一次即可，并且用PackedInts存储，固定值0为标志位，在读取阶段用来区分Flags的不同数据结构。
相同的域名有不相同的flag
图10：
对于一个域名来说，它在不同文档中的flag可能不一样（例如当前文档中，某个记录词向量的域名只记录位置信息，而在下一篇文档中，该域名记录了位置信息跟偏移信息），那么只能所有文档中的所有域的flag，并且用PackedInts存储，固定值1为标志位，在读取阶段用来区分Flags的不同数据结构。
TermData
TermData记录了域值信息，下文中提及的term是指域值通过分词器获得一个或多个token。
图11：
NumTerms
NumTerms描述了每一篇文档的每一个域包含的term个数，使用PackedInts存储。
TermLengths
TermLengths描述了每一篇文档的每一个域中的每一个term的长度，使用PackedInts存储。
TermFreqs
TermFreqs描述了每一篇文档的每一个域中的每一个term在当前文档中的词频，使用PackedInts存储。
Positions
Positions描述了每一篇文档的每一个域中的每一个term在当前文档中的所有位置position信息，使用PackedInts存储。
StartOffset
StartOffset描述了每一篇文档的每一个域中的每一个term的startOffset，使用PackedInts存储。
Lengths
Lengths描述了每一篇文档的每一个域中的每一个term的偏移长度，使用PackedInts存储。
TermAndPayloads
使用LZ4算法存储每一篇文档的每一个域中的每一个term值跟payload(如果有的话)。
ChunkCount
.tvd文件中chunk的个数。
.tvd整体数据结构

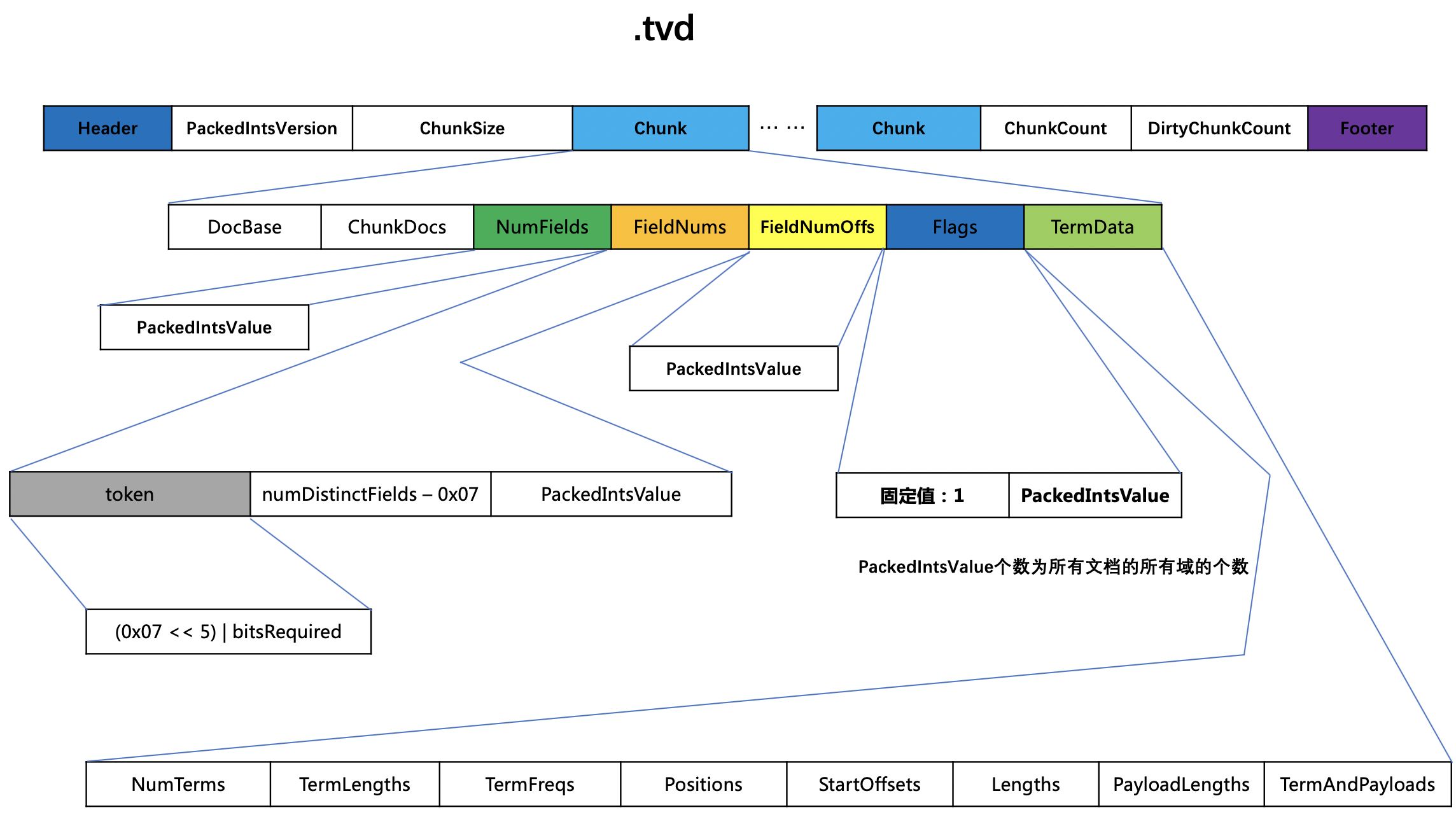

图12：
.tvx
.tvx跟.fdx的生成代码在源码中是一模一样的，所以不赘述了。
